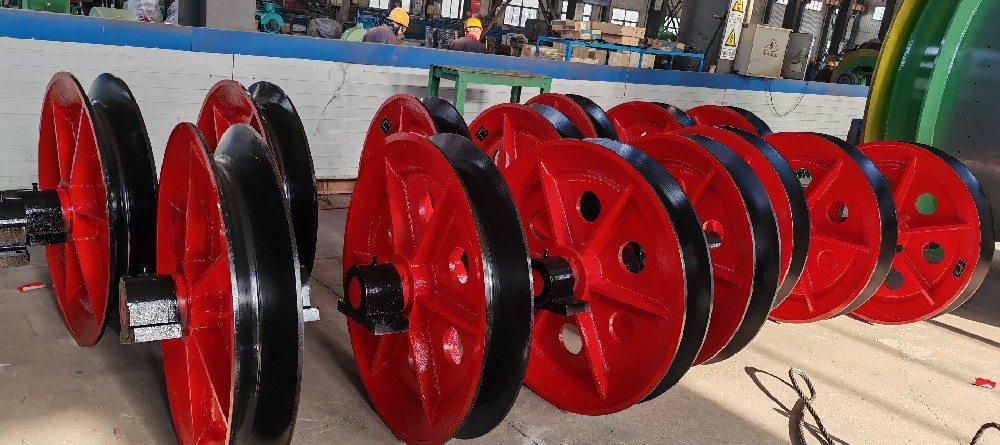

凿井悬吊天轮

产品简介：

凿井悬吊天轮是立井施工中为凿井绞车钢丝绳提供支撑和导向的专用设备。按凿井绞车的性能分为单槽天轮和双槽天轮两类。

双槽天轮和单槽天轮的结构主要有绳轮、固定轴及轴承座组成，绳轮内孔镶嵌有合金铜套，工作时绕轴做旋转运动，轮毂上装有油杯，供轴与铜套之间润滑用。双槽天轮有两个绳轮，其间装有调整圈，可以对两轮之间的距离进行调整。

适用范围：

单槽悬吊天轮主要用于悬吊吊盘、模板和稳绳的场合，而双槽悬吊天轮则多用于施工所用风筒、管路的悬吊场合。

产品询价

产品详情

应用范围

凿井悬吊天轮是矿山竖井掘进与矿井建设中的关键设备，专门用于吊桶、罐笼等提升容器的导向和承重，适用于各类凿井工程、巷道施工及深井建设等垂直提升场景。

结构与工作原理

采用高强度焊接或铸造结构，通过精密轴承固定于机架，基于滚动摩擦与绳槽配合，在提升过程中平稳引导钢丝绳，承受动态载荷与冲击。

特点：结构坚固、承载抗冲击强；绳槽耐磨处理；运行平稳、振动小；模块化设计，便于安装维护。

作为提升系统的核心部件，本产品可靠性高，适用于井下复杂工况，保障高效安全作业。

双槽凿井悬吊天轮技术参数
序号	型号	钢丝绳最大直径 (mm)	单根钢丝绳允许最大静张力（kN）	主要尺寸


				轴径	轮径	外径	轮距	轴座距	轮座距	轴长	中心高	轴承座螺栓孔尺寸(ΦΧΑΧΒ)


1	MZS2.2-0-2×0.5/270-320	23	50(5)	120	500	595	270-320	590-640	160	800	120	26×80×300
2	MZS2.2-0-2×0.5/630-750	23	50(5)	120	500	595	630-750	950-1070	160	1230	120	26×80×300
3	MZS2.2-0-2×0.65/270-420	31	100(10)	150	650	775	270-420	630-780	180	940	140	26×80×300
4	MZS2.2-0-2×0.65/630-850	31	100(10)	150	650	775	630-850	990-1210	180	1370	140	26×80×300
5	MZS2.2-0-2×0.8/270-420	40	160(16)	180	800	960	270-420	670-820	200	990	160	26×80×300
6	MZS2.2-0-2×0.8/850-960	40	160(16)	180	800	960	850-960	1250-1360	200	1530	160	26×90×370
7	MZS2.2-0-2×1.05/320-420	52	250(25)	210	1050	1260	320-420	800-900	240	1070	160	26×90×440
8	MZS2.2-0-2×1.05/850-960	52	250(25)	210	1050	1260	850-960	1330-1440	240	1610	180	26×90×440
9	MZS2.2-0-2×1.25/320-420	60	400(40)	240	1250	1600	320-420	800-900	240	1070	160	26×90×440
10	MZS2.2-0-2×1.25/850-960	60	400(40)	240	1250	1260	850-960	1330-1440	240	1610	180	26×90×440
注：1、使用半年以上应重新清洗、换油。注：2、锁紧螺钉锥端如有损坏应及时更换。注：3、应定期检查合金铜套和固定轴的润滑情况，如有必要应重新加油润滑。

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
