2JKZ凿井提升机

产品简介：

JKZ 系列凿井提升机是根据中华人民共和国安全生产行业标准 JB/T12193-2015《凿井提升机》、 AQ 1035-2007《煤矿用单绳缠绕式矿井提升机安全检验规范》、GB/T20961-2018《单绳缠绕式矿井提升机》和鹤壁万丰矿山机械制造有限公司企业标准 Q/HBWF015-2023、煤矿安全规程，设计制造的产品。提升机主要由主轴装置、调绳机构（双筒）、盘形制动装置、液压站、润滑站、深度指示器、减速器、测速装置、弹性联轴器、齿轮联轴器、电动机、操纵台及电气控制系统等部件组成。当启动主电机时，由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上，经过减速器传动减速后，再由减速器的被动轴通过齿轮联轴器传递给主轴装置，若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳，使提升容器在井筒作上下往返周期性运动。

适用范围：

适用于煤矿、金属矿及非金属矿在凿井期间升降人员、物料及相关设备。

产品询价

产品详情

应用范围

本系列JKZ/2JKZ为矿山井筒掘进专用大型提升设备，适用于煤矿、金属矿、非金属矿新建 / 扩建竖井凿井施工。可安全高效升降人员、矸石、混凝土、设备，还能承担提升伞钻、下放模板、悬吊吊盘等关键作业。选型需遵循安全规程，验算钢丝绳、电机功率等参数，匹配抓岩产能及井筒深度、吊桶容积要求。

结构与原理

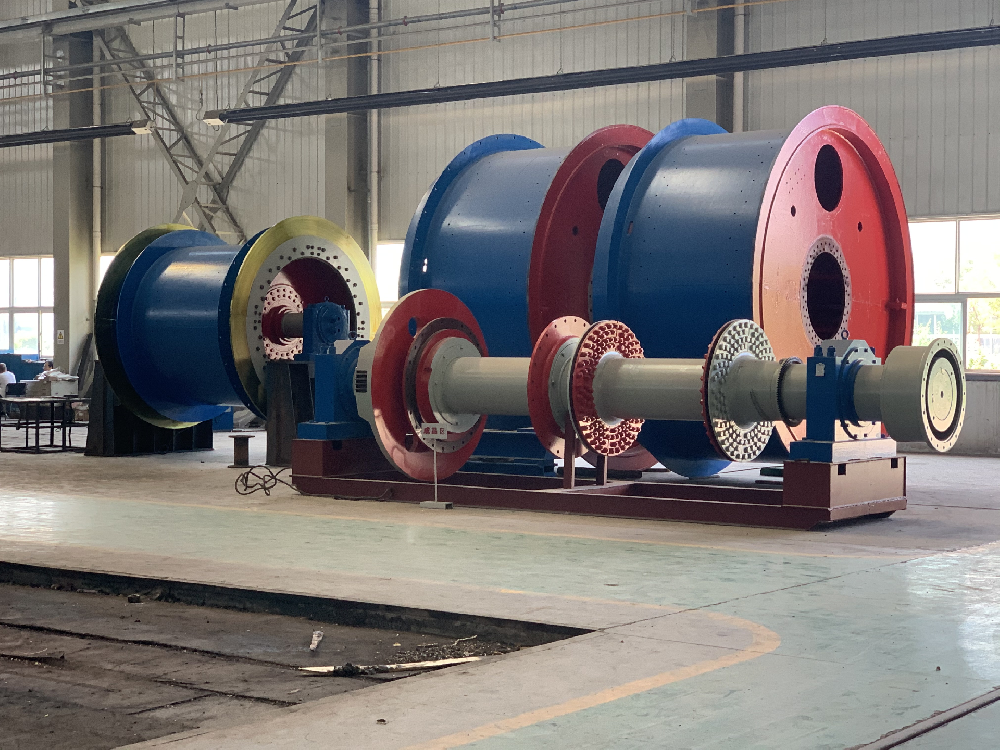

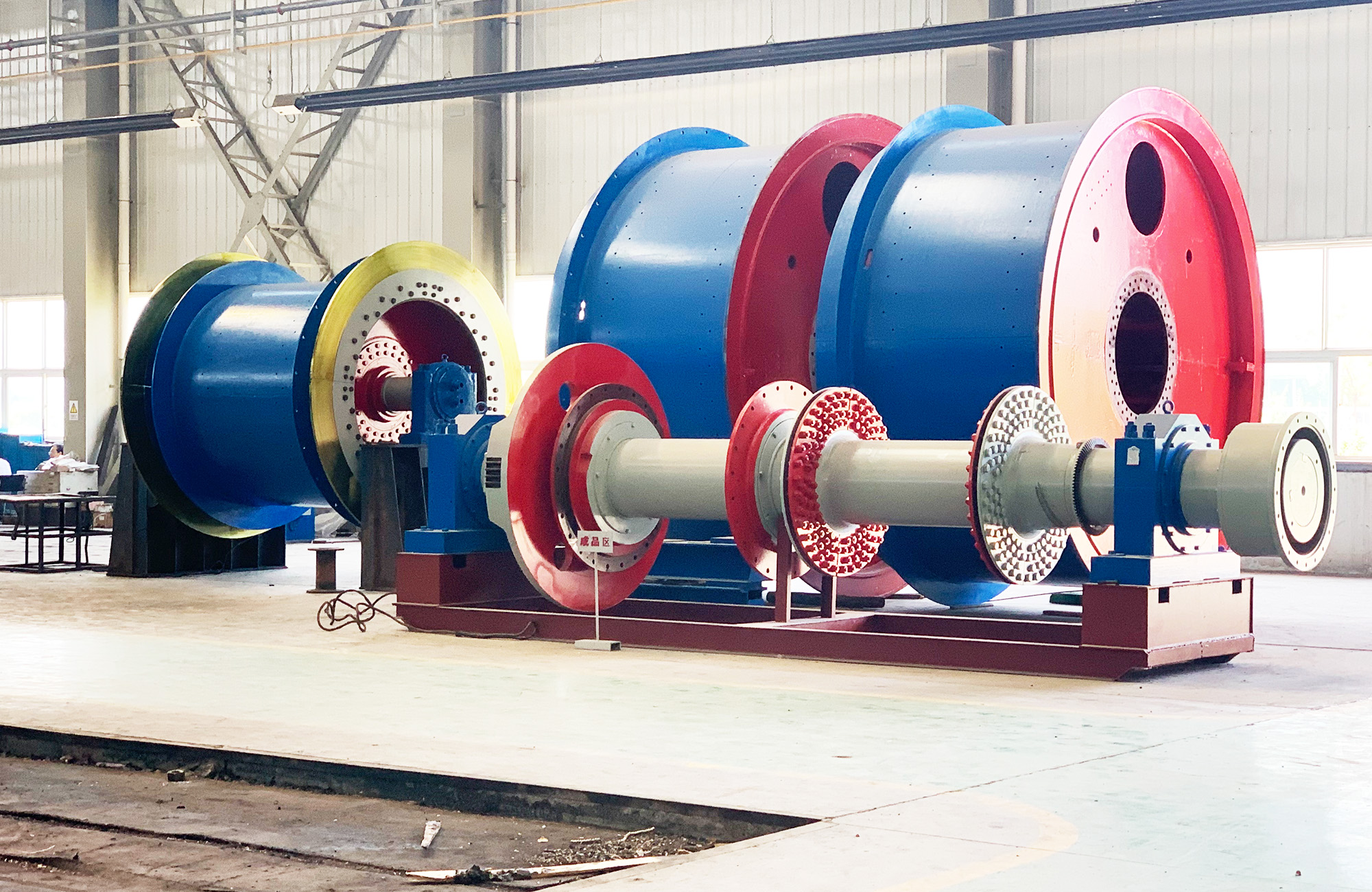

整机由主轴装置、双筒调绳机构、液压站、电控系统等核心部件构成。电机启动后，动力经联轴器、减速器驱动主轴运转；切换电机转向即可控制卷筒收放钢丝绳，带动提升容器往返运行。电控系统集成过卷、过速等多重保护，保障运行安全。

严禁违章操作、超载、超速及停电溜放。本设备为凿井专用，仅用于矿井建设期，投产后需更换为永久提升机。

JKZ、2JKZ型凿井提升机技术参数表
序号	产品型号	卷筒			最大静张力	最大静张力差	钢丝绳最大直径	提升高度或运输长度			钢丝绳最大提升速度	电动机转速（不大于）
		个数	直径	宽度	最大静张力	最大静张力差	钢丝绳最大直径	一层	二层	三层	钢丝绳最大提升速度	电动机转速（不大于）
		个	mm		kN		mm	m			m/s	r/min
1	JKZ-2.8×2.2P	1	2.8	2.2	180	/	40	380	797	1259	5.68	750
2	JKZ-3.2×2.6P		3.2	2.6	200		42	515	1065	1663	5.68
3	JKZ-3.2X3P		3.2	3	200		42	595	1229	1919	6.48
4	JKZ-3.6X3P		3.6		220		44	633	1306	2038	7.30
5	JKZ-4X3P		4		285		50	611	1261	1976	7.85	600
6	JKZ-4X3.5P		4	3.5	285		50	728	1497	2332	7.85
7	JKZ-4.5X3.7P		4.5	3.7	340		56	780	1590	2490	7.94
8	JKZ-5X4P		5	4	410		62	900	2000	2700	7.85
9	JKZ-5.5X5P		5.5	5	500		75	990	2000	3100	8.64
10	2JKZ-3X1.8P	2	3	1.8	180	155	40	322	678	1080	6.08
11	2JKZ-3.6X1.85P		3.6	1.85	220	180	44	360	752	1199	7.30
12	2JKZ-4X2.65P		4	2.65	285	255	50	530	1097	1726	8.11
13	2JKZ-5X3P		5	3	410	290	62	610	1260	1959	7.85
14	2JKZ-5.5X4P		5.5	4	590	410	75	760	1600	2500	8.64
注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。注2:最大提升速度是按第一层缠绕时的计算速度。注3:最大提升速度仅说明设备具备该能力。

   注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。
   注2:最大提升速度是按第一层缠绕时的计算速度。
   注3:最大提升速度仅说明设备具备该能力。

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
