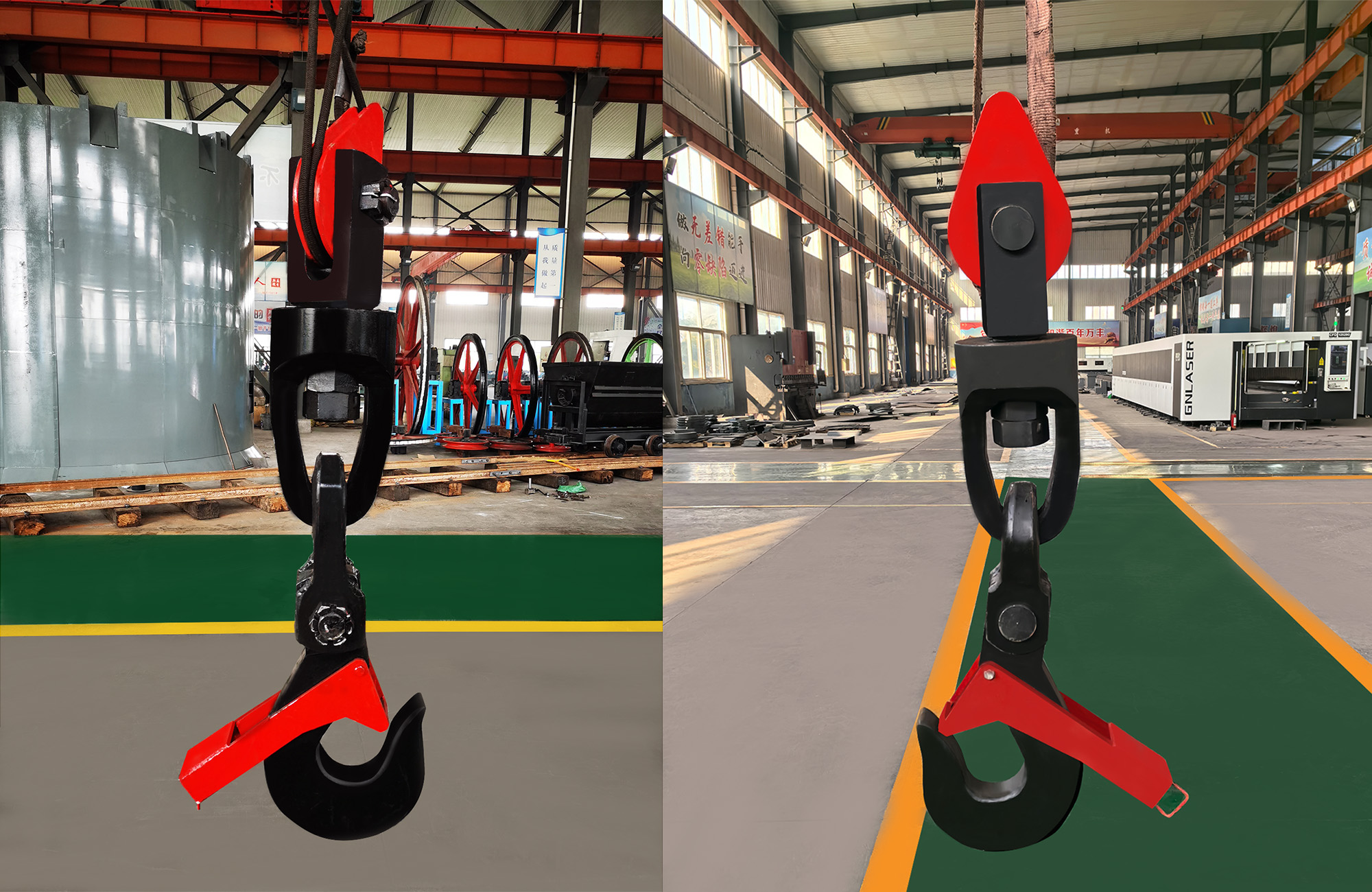

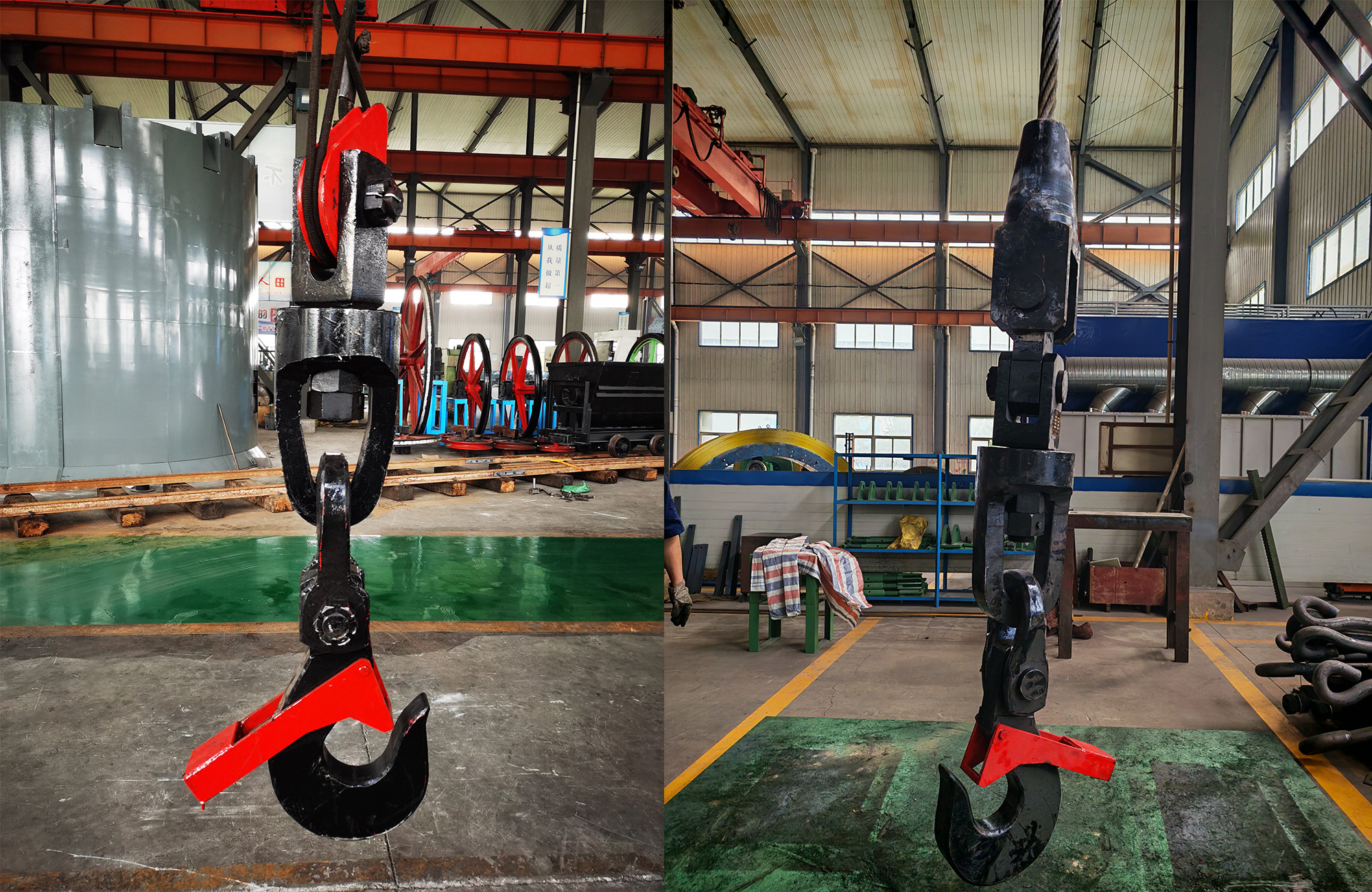

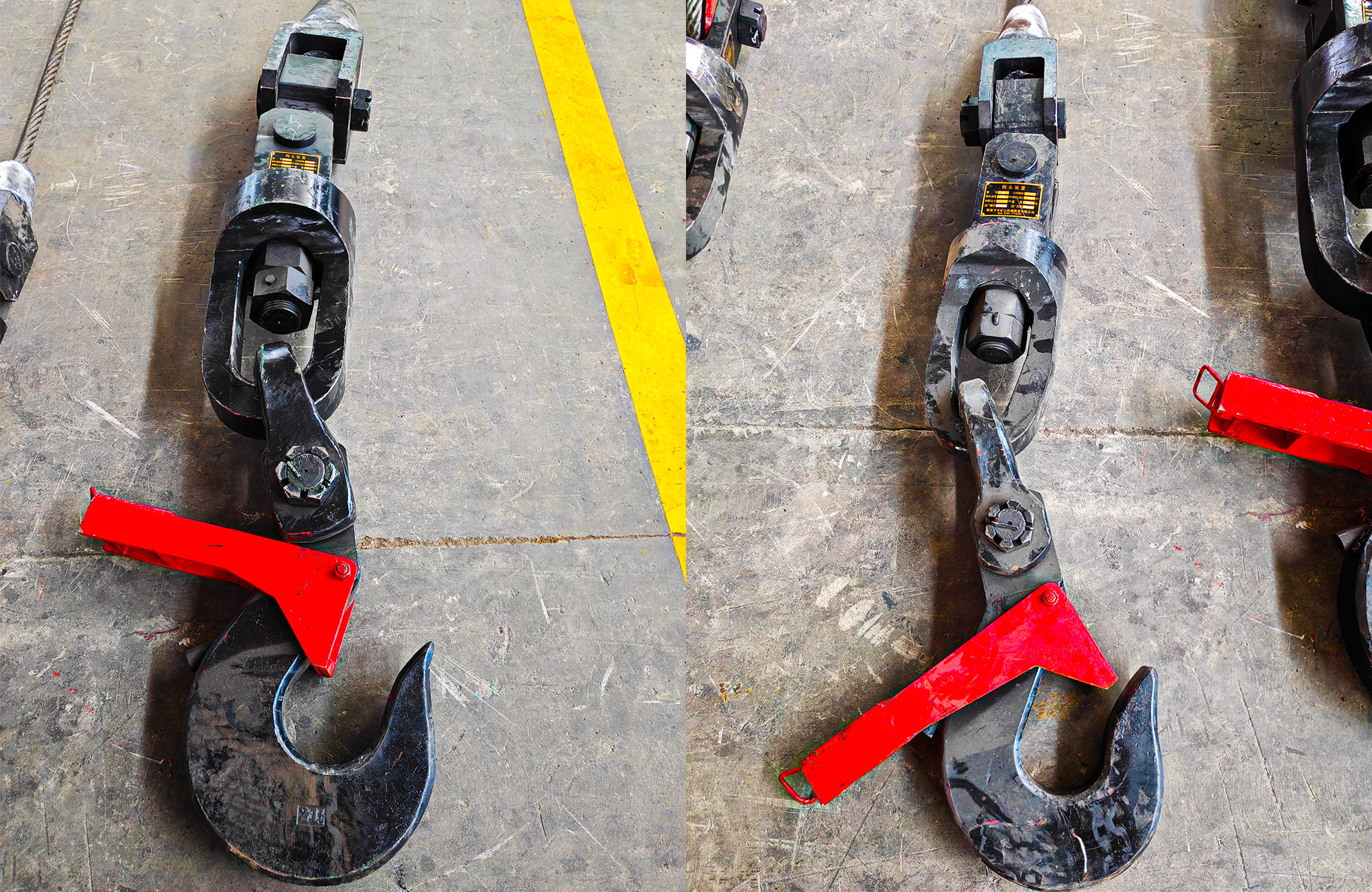

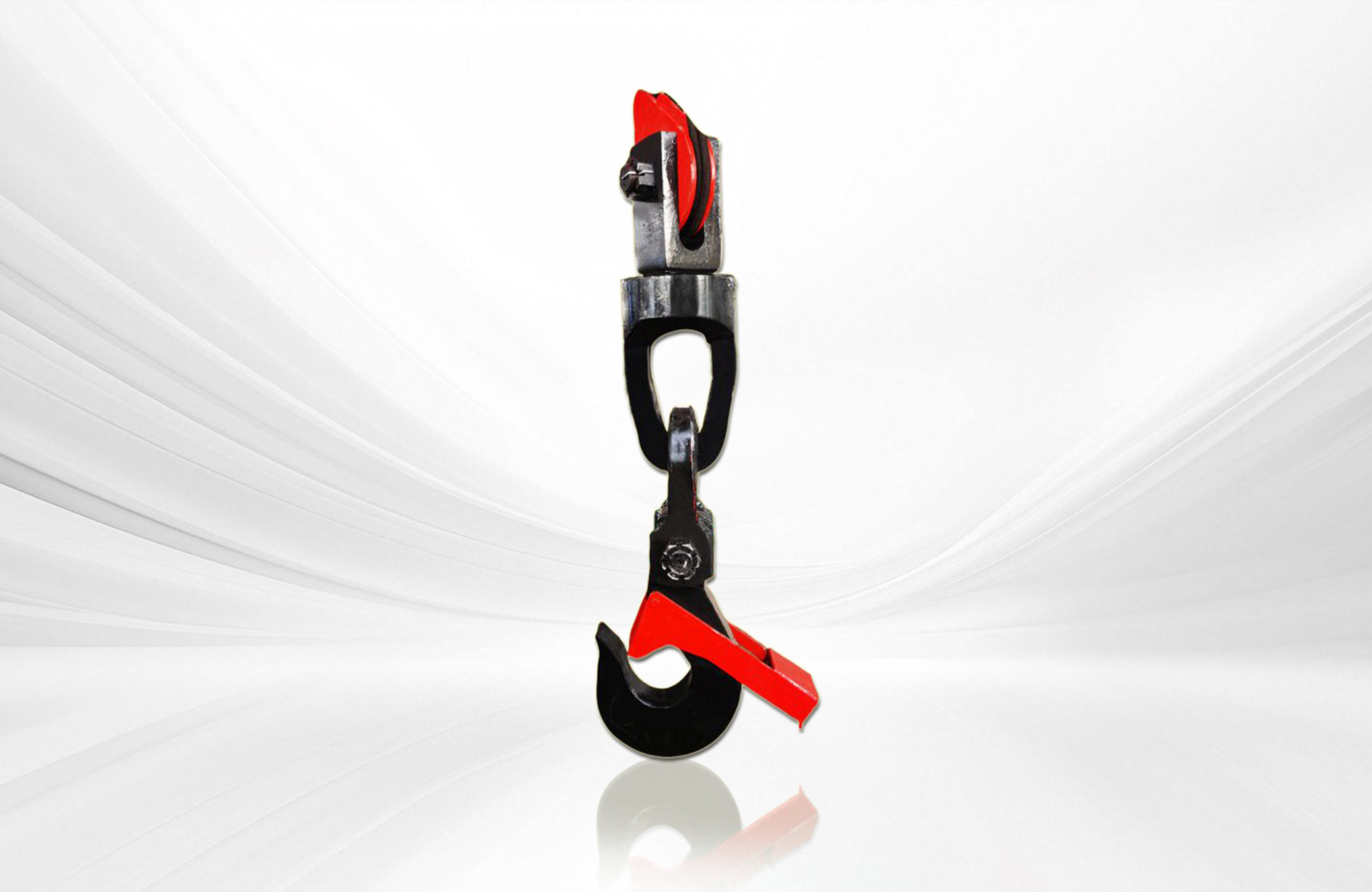

钩头及连接装置，简称为钩头装置，它结构简单，零件全部均由锻 件加工而成，使用性能单一。根据 吊桶实际载荷选择相应型号的钩头装置。钢丝绳连接方式分为两种形式 (I型和II型)，I型采用不偏心护绳环连接:II型则是采用锥形套筒与钢丝绳 之间灌以巴氏合金铸接，巴氏合金将锥形套筒、楔子及钢丝绳浇铸在一 起，既不损坏钢丝绳，又能保证连接牢固。
主要用于立井凿井施工中县挂吊桶。
产品应用范围
矿用提升钩头及连接装置（简称钩头装置）结构简单，全部零件采用锻件加工，具有明确的使用指向性，主要用于立井凿井施工中悬挂吊桶。用户可根据吊桶实际载荷选用相应型号。
该装置提供两种钢丝绳连接形式：Ⅰ型采用不偏心护绳环连接；Ⅱ型则通过锥形套筒与钢丝绳灌注巴氏合金铸接，利用巴氏合金将锥形套筒、楔子及钢丝绳浇铸成一体，既避免损伤钢丝绳，又确保连接牢固可靠。
结构特点与工作原理
钩头装置以锻件为基础结构，具有强度高、耐久性好的特点。其工作原理是通过机械或铸接方式，实现钢丝绳与吊具之间的可靠连接，在提升过程中稳定传递载荷，保障悬吊系统的安全与平稳运行。
| 钩头装置技术参数表 | ||||||||||
| 序号 | 产品型号 | 公称载荷 | 总高度 | 吊钩开口直径 | 推力轴承型号 | 钩头装置重量 | 适用钢丝绳 直径 | 静负荷实验 安全系数 | 配套使用 吊桶规格(m³) | |
| t | mm | mm | (kg) | m | ≥ | 座钩 | 底卸 | |||
| 1 | G5Ⅰ | 5 | 1220±10 | 90±10 | 51311 | 110 | 26-28 | 13 | 2.0 | 1.6 |
| 2 | G7Ⅰ | 7 | 1280±10 | 100±10 | 51313 | 145 | 31-35 | 3.0 | 2.0 | |
| 3 | G9Ⅰ | 9 | 1400±10 | 120±10 | 51413 | 193 | 37-40 | 4.0 | 3.0 | |
| 4 | G11Ⅰ | 11 | 1550±10 | 120±10 | 51315 | 300 | 40-43 | 5.0 | 4.0 | |
| 5 | G13Ⅰ | 13 | 1640±10 | 130±10 | 51316 | 312 | 44-46 | 6.0 | 4.0 | |
| 6 | G15Ⅰ | 15 | 1650±10 | 130±10 | 51317 | 330 | 48-52 | 7.0 | / | |
| 7 | G18Ⅰ | 18 | 1750±10 | 130±10 | 51317 | 350 | 45-52 | 8.0 | / | |
| 8 | G21Ⅰ | 21 | 1800±10 | 130±10 | 51317 | 400 | 52-60 | 8.0 | / | |
| 9 | G5 | 5 | 1550±10 | 90±10 | 51311 | 140 | 26-28 | 2.0 | 1.6 | |
| 10 | G7 | 7 | 1620±10 | 100±10 | 51313 | 160 | 31-35 | 3.0 | 2.0 | |
| 11 | G9 | 9 | 1733±10 | 120±10 | 51313 | 190 | 37-40 | 4.0 | 3.0 | |
| 12 | G11 | 11 | 1853±10 | 120±10 | 51315 | 215 | 40-43 | 5.0 | 4.0 | |
| 13 | G13 | 13 | 1952±10 | 130±10 | 51316 | 283 | 44-46 | 6.0 | 4.0 | |
| 14 | G15 | 15 | 2000±10 | 130±10 | 51317 | 334 | 48-52 | 7.0 | / | |
| 15 | G18 | 18 | 2070±10 | 130±10 | 51317 | 390 | 48-52 | 8.0 | / | |
| 16 | G21 | 21 | 2170±10 | 130±10 | 51317 | 420 | 52-60 | 8.0 | / | |
