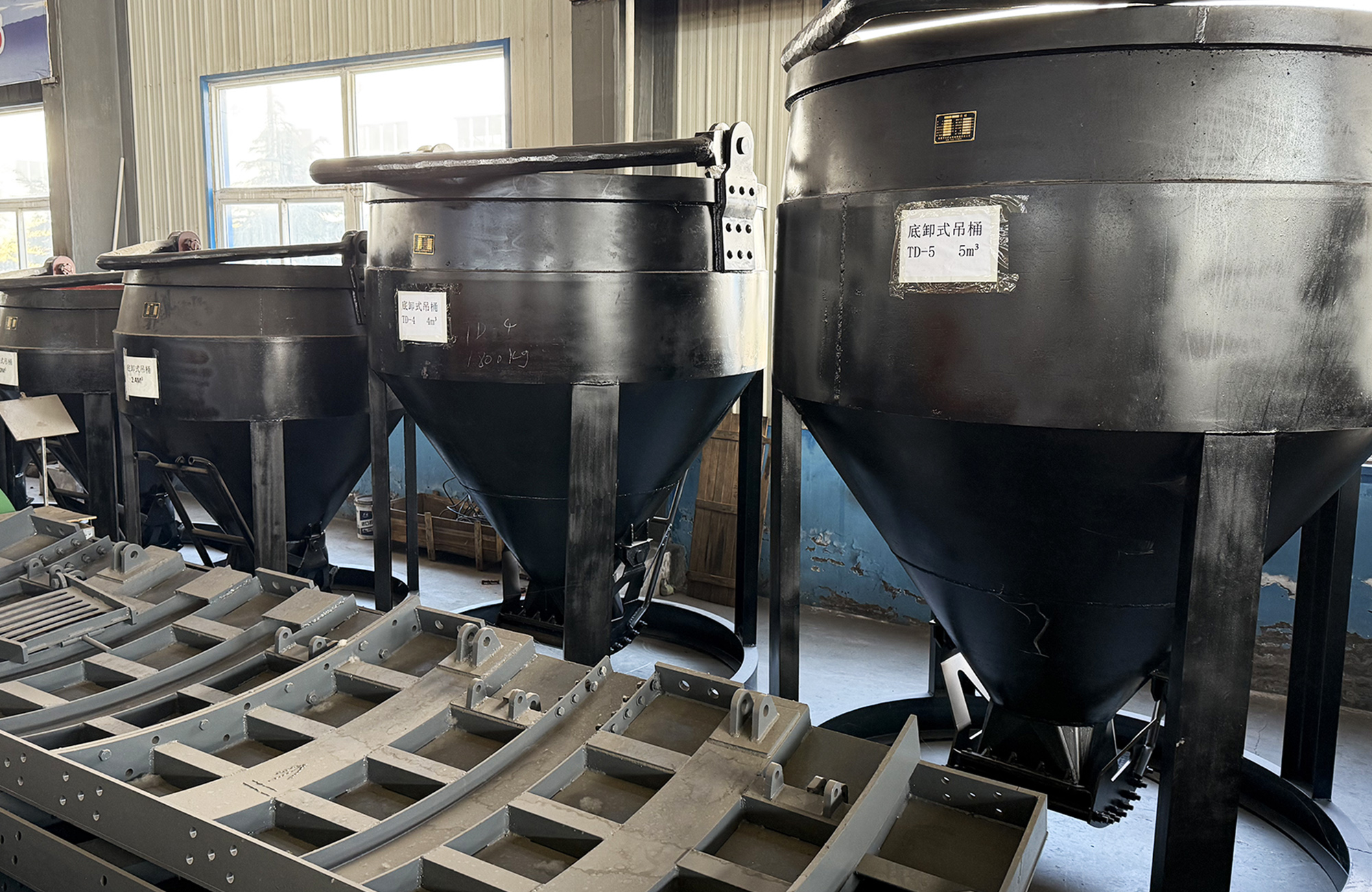

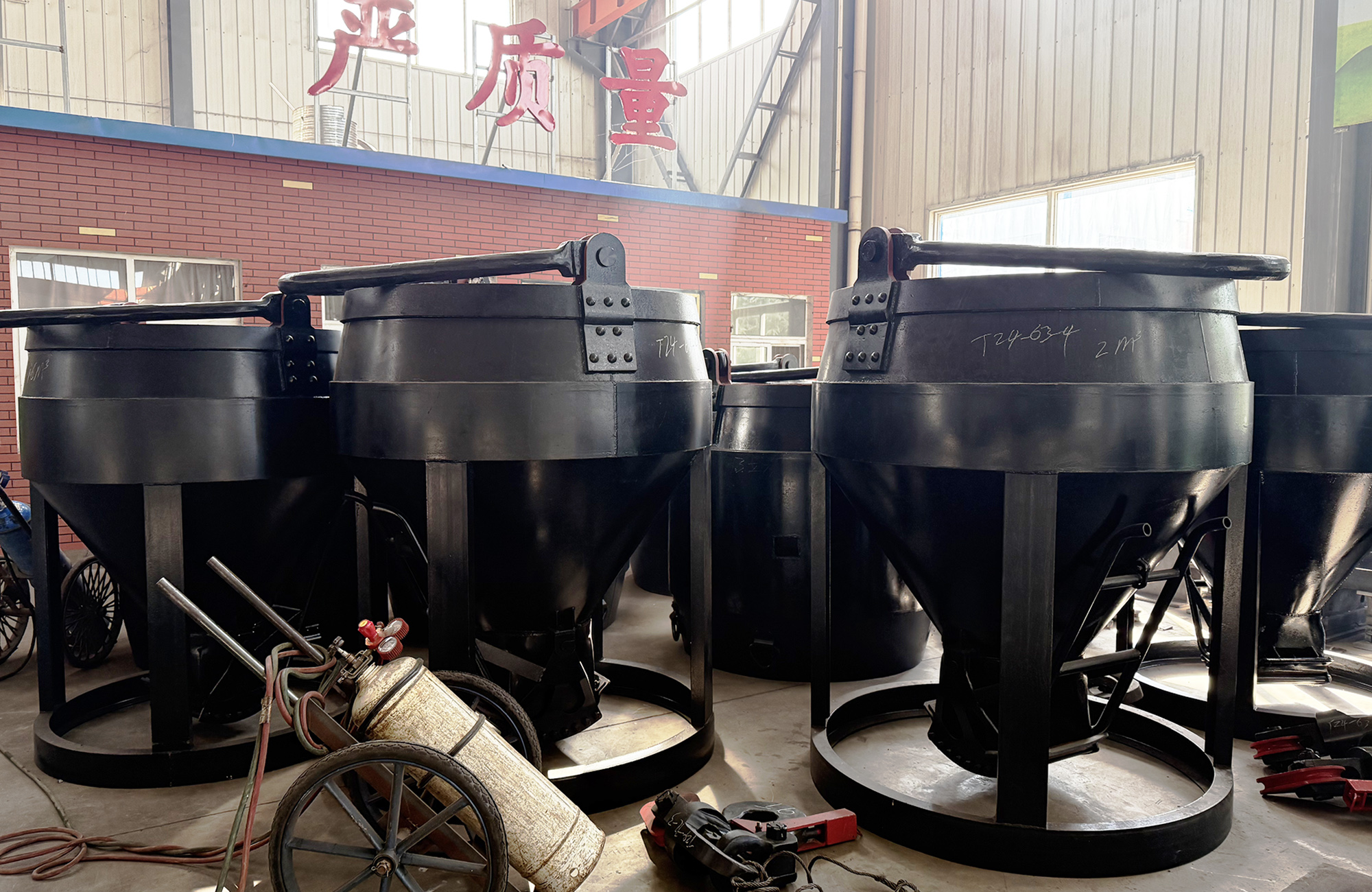

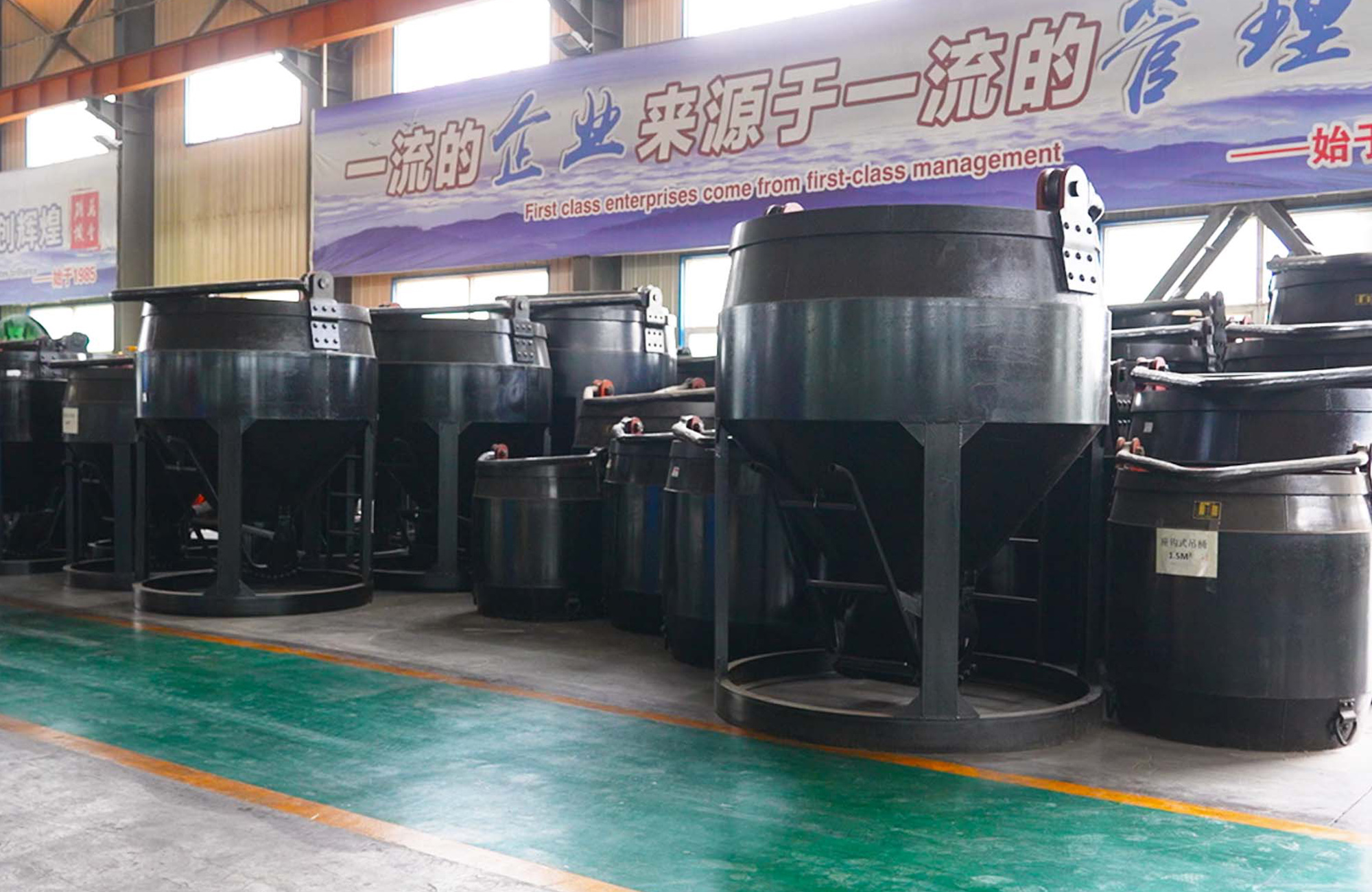

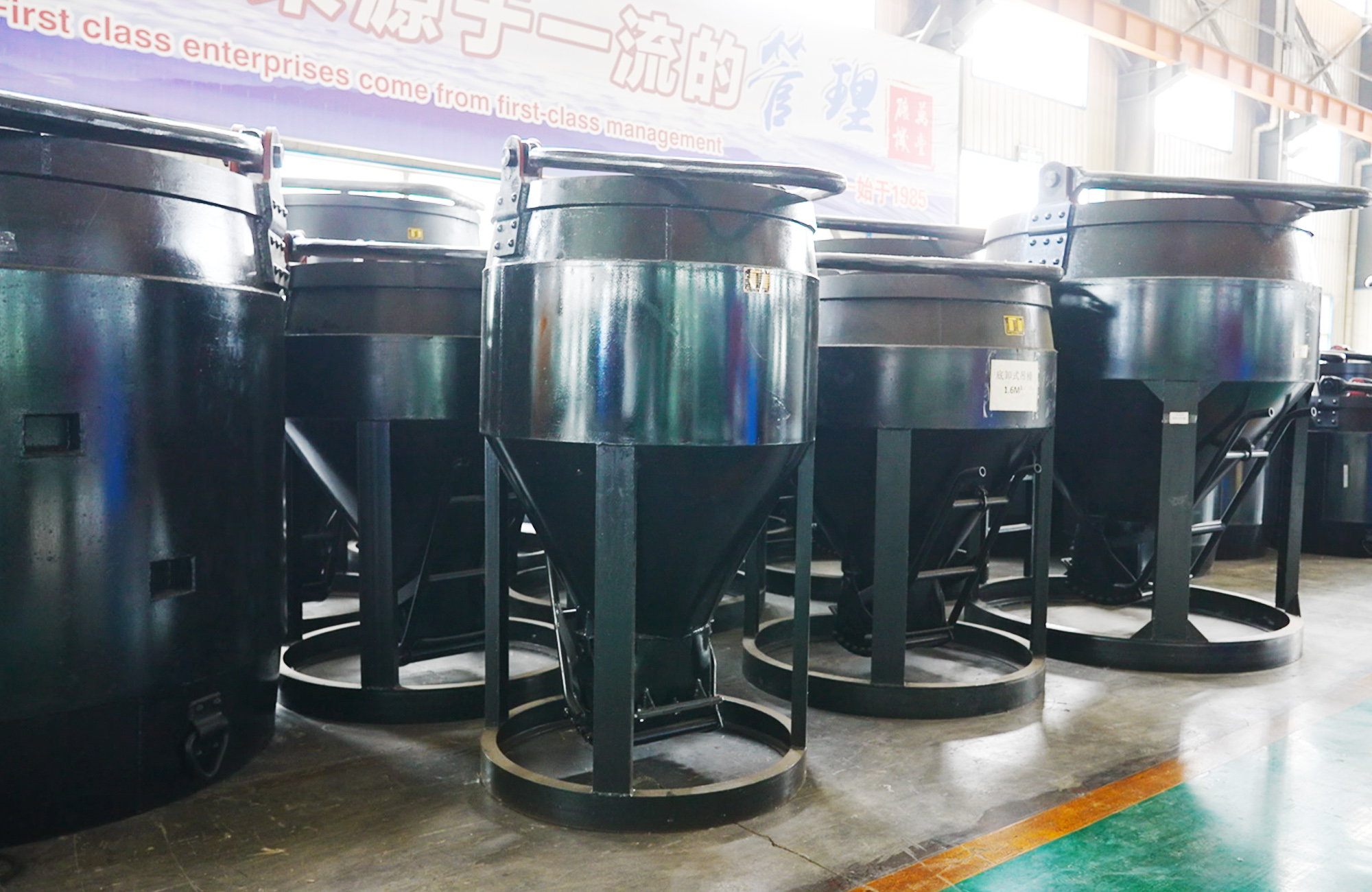

底卸式吊桶是矿山立井施工中用于运送混凝土的专用设备，主要由桶身、桶梁、扇形闸门、闸门启闭手把及闭 锁机构等组成。
用于煤矿金属矿、非金属矿及其他立井施工需要浇筑混凝土的场合，特别适用于冻结法施工中不能使用输料管时。
产品应用范围
底卸式吊桶是矿山立井施工中用于浇筑混凝土的关键设备，广泛应用于煤矿、金属矿及非金属矿等各类立井施工场景，尤其适用于冻结法施工等无法使用输料管的工况，是立井浇筑作业中可靠、高效的混凝土输送容器。
结构特点与工作原理
采用坚固桶身与高强度桶梁结构，整体承载性能好，适应井下复杂施工环境；
底部设有扇形闸门，搭配手把式启闭机构与闭锁装置，操作简便且密封可靠；
结构设计兼顾稳定性与卸料效率，便于在狭窄井筒内进行安全、精准的混凝土投放。
工作原理：
装料阶段：在地面或搅拌站将混凝土装入吊桶，闭锁闸门确保运输过程中无泄漏；
下放与定位：通过提升系统将吊桶下放至浇筑位置，利用导向装置实现平稳就位；
卸料操作：操作人员通过手把控制扇形闸门开启，混凝土依靠重力从底部均匀卸出，实现快速浇筑；
返回与再装：卸料完成后关闭闸门，吊桶提升返回地面，循环进行下一次作业，适用于连续施工需求。
| 底卸式吊桶技术参数表 | ||||||||
| 序号 | 产品型号 | 容积 | 桶体外径 | 桶口直径 | 桶体高 | 吊桶全高 | 出料口 | 重量 |
| m3 | mm | mm | mm | mm | mm | kg | ||
| 1 | TD-1.2 | 1.2 | Φ1450 | Φ1320 | 1485 | 2757 | 400X400 | 815 |
| 2 | TD-1.6 | 1.6 | Φ1450 | Φ1320 | 1730 | 3004 | 400X400 | 882 |
| 3 | TD-2.0 | 2.0 | Φ1650 | Φ1450 | 1940 | 3200 | 400X500 | 1066 |
| 4 | TD-2.4 | 2.4 | Φ1650 | Φ1450 | 1965 | 3340 | 470X470 | 1250 |
| 5 | TD-3 | 3 | Φ1850 | Φ1698 | 2065 | 3600 | 470X470 | 1280 |
| 6 | TD-4 | 4 | Φ2000 | Φ1873 | 2280 | 4025 | 470X470 | 1800 |
| 7 | TD-5 | 5 | Φ2150 | Φ2000 | 2400 | 4400 | 470X470 | 2100 |
| 注：1、严禁使用底卸式吊桶升降人员。 | ||||||||
