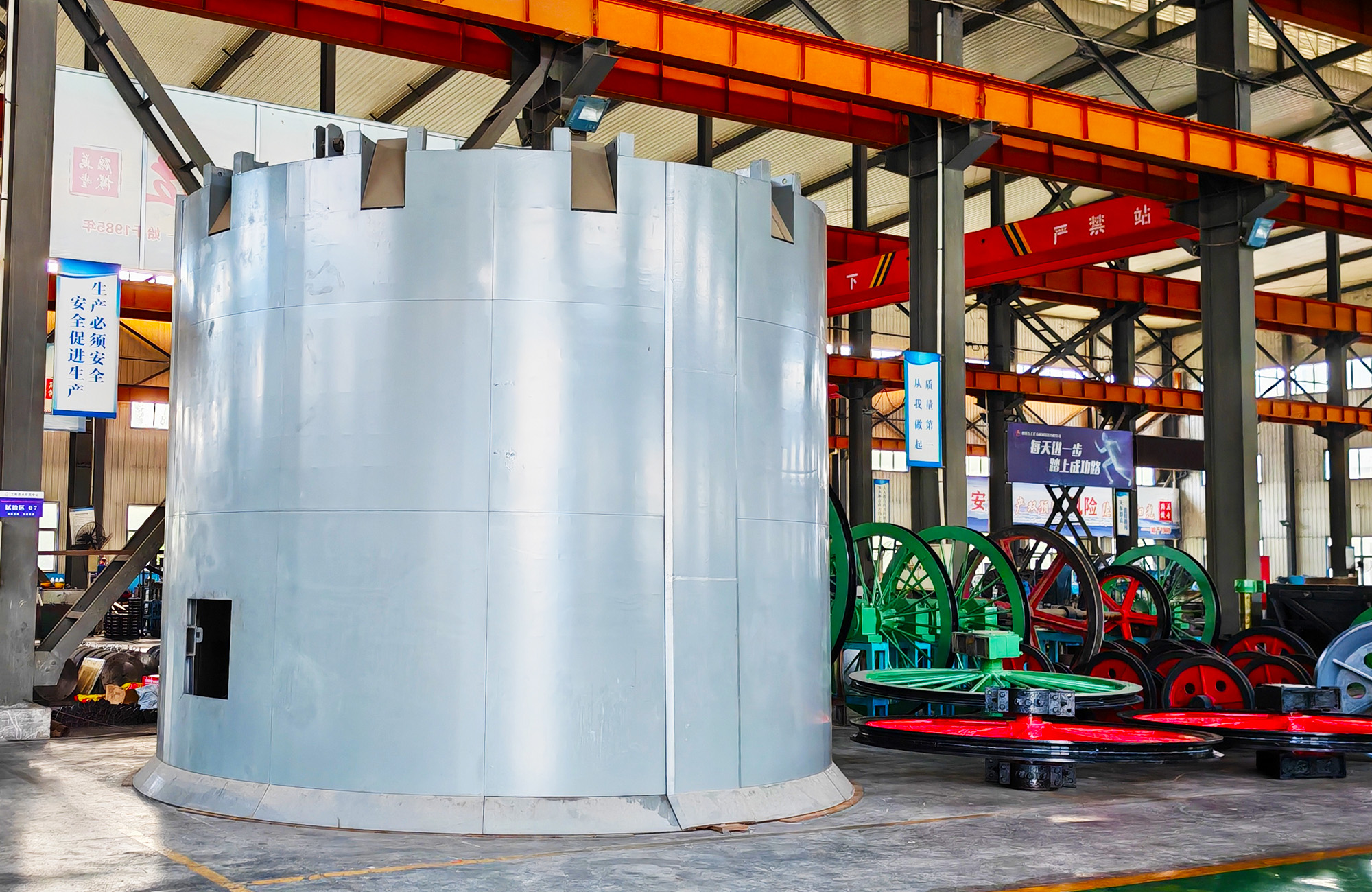

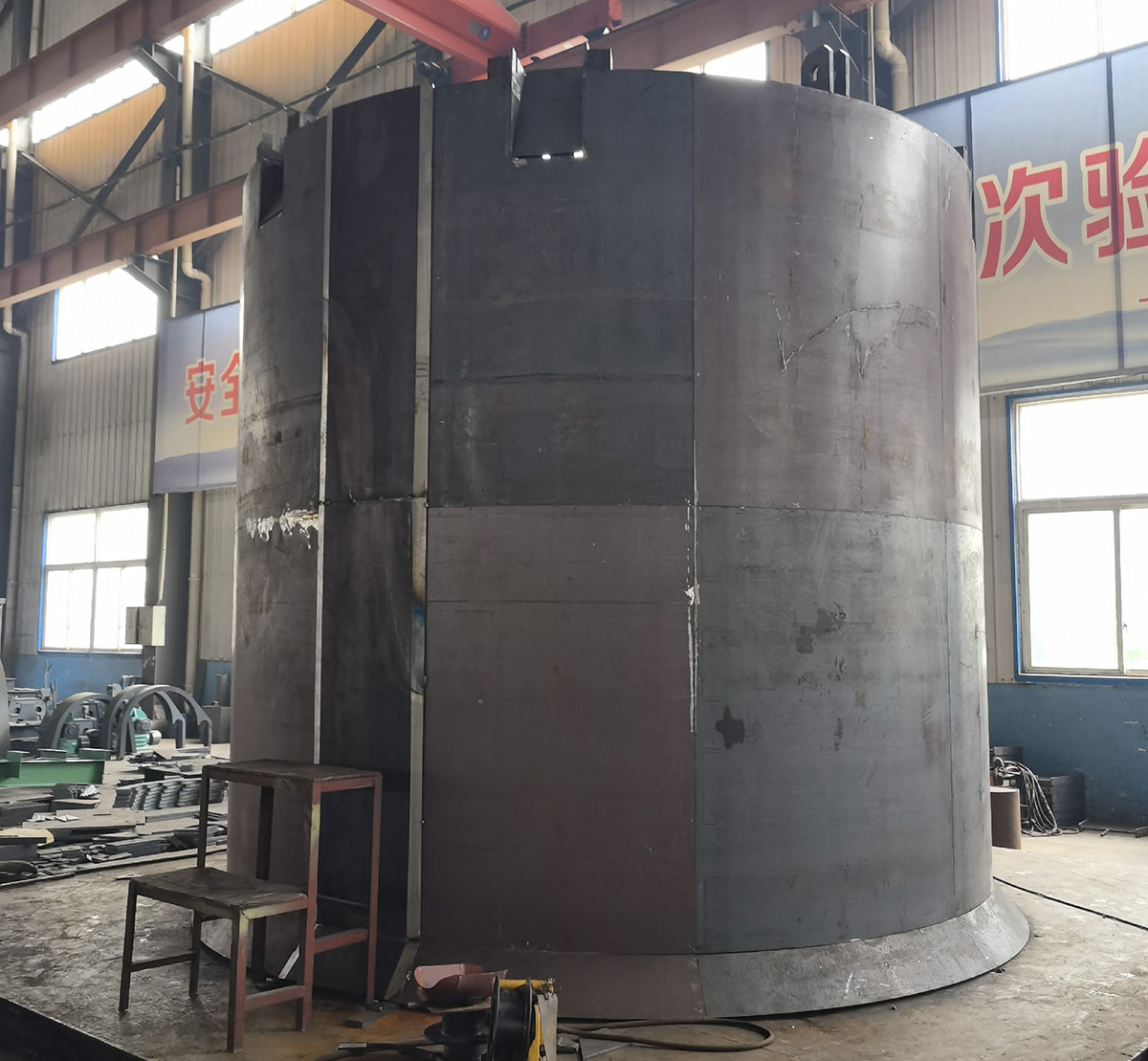

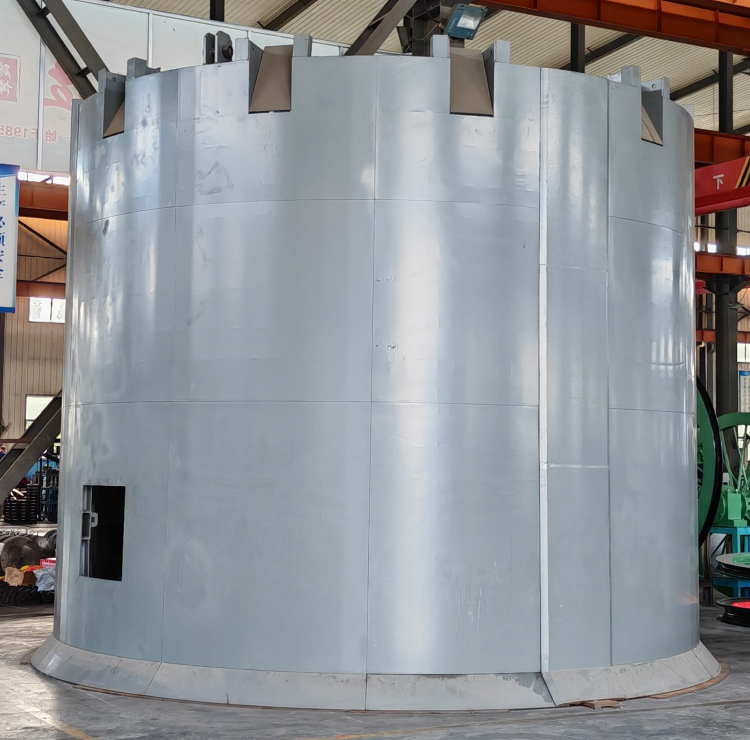

MJY整体移动金属模板主体结构由模板主体，刃脚、缩口模板和液压脱模装置等组成，其结构整体性好，几何变形小，径向收缩量均匀，采用液压单缝式脱模机构，使脱模立模工作轻而易举。模板采用新型工艺焊接，激光下料完成，全钢板组对焊接。 立井整体移动金属模板主体结构多为圆弧形金属块连接形成单缝式环形结构，并由数层连成只有一个收 缩口的刚性模板，模板支脱模动作是通过液压泵换向阀实现的。根据伸缩缝的数量分为单缝式和双缝式。
该产品专为煤矿、金属矿等立井井筒的混凝土浇筑施工而设计，是井筒建设中的核心支护设备。
产品应用范围

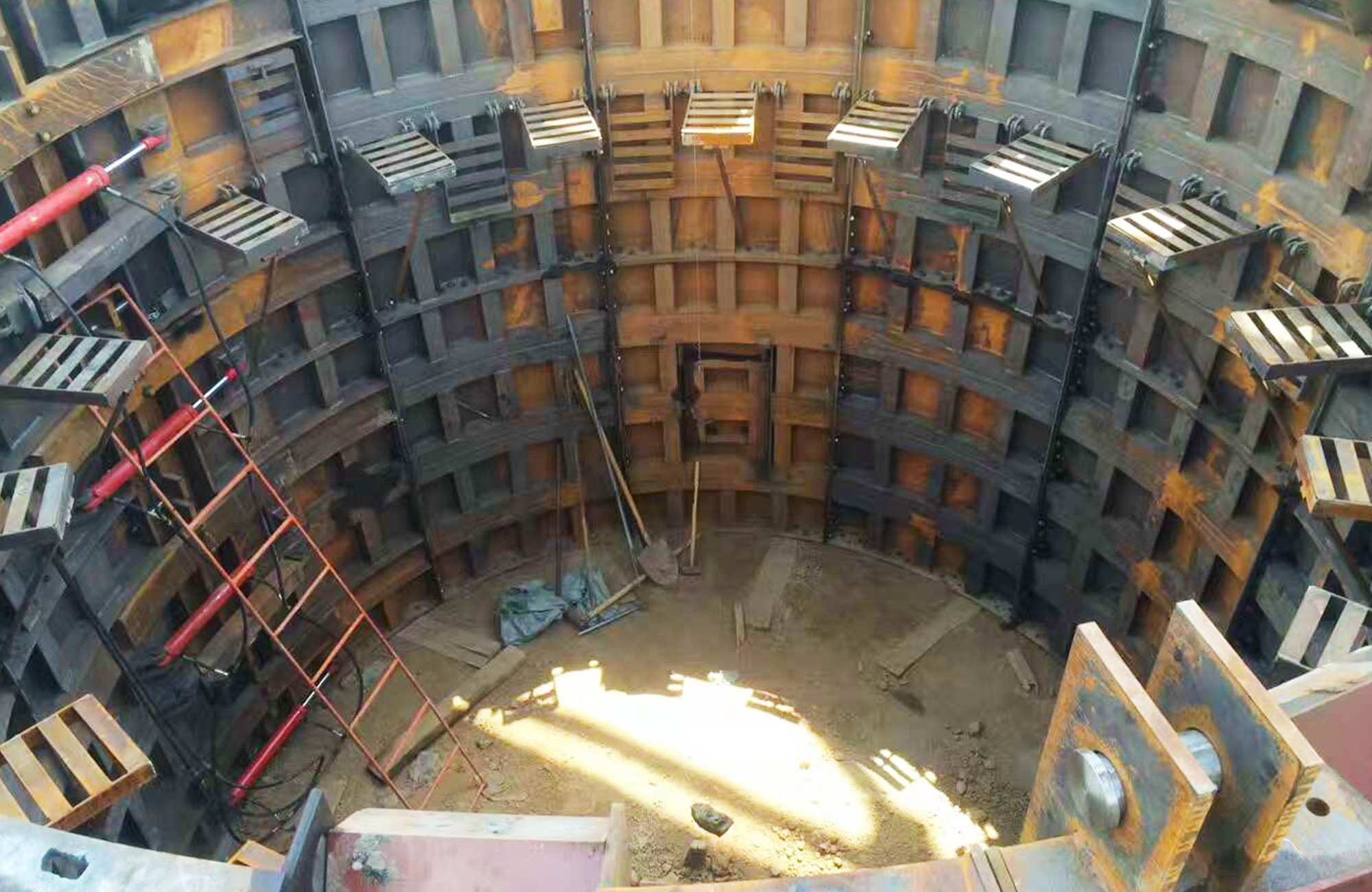

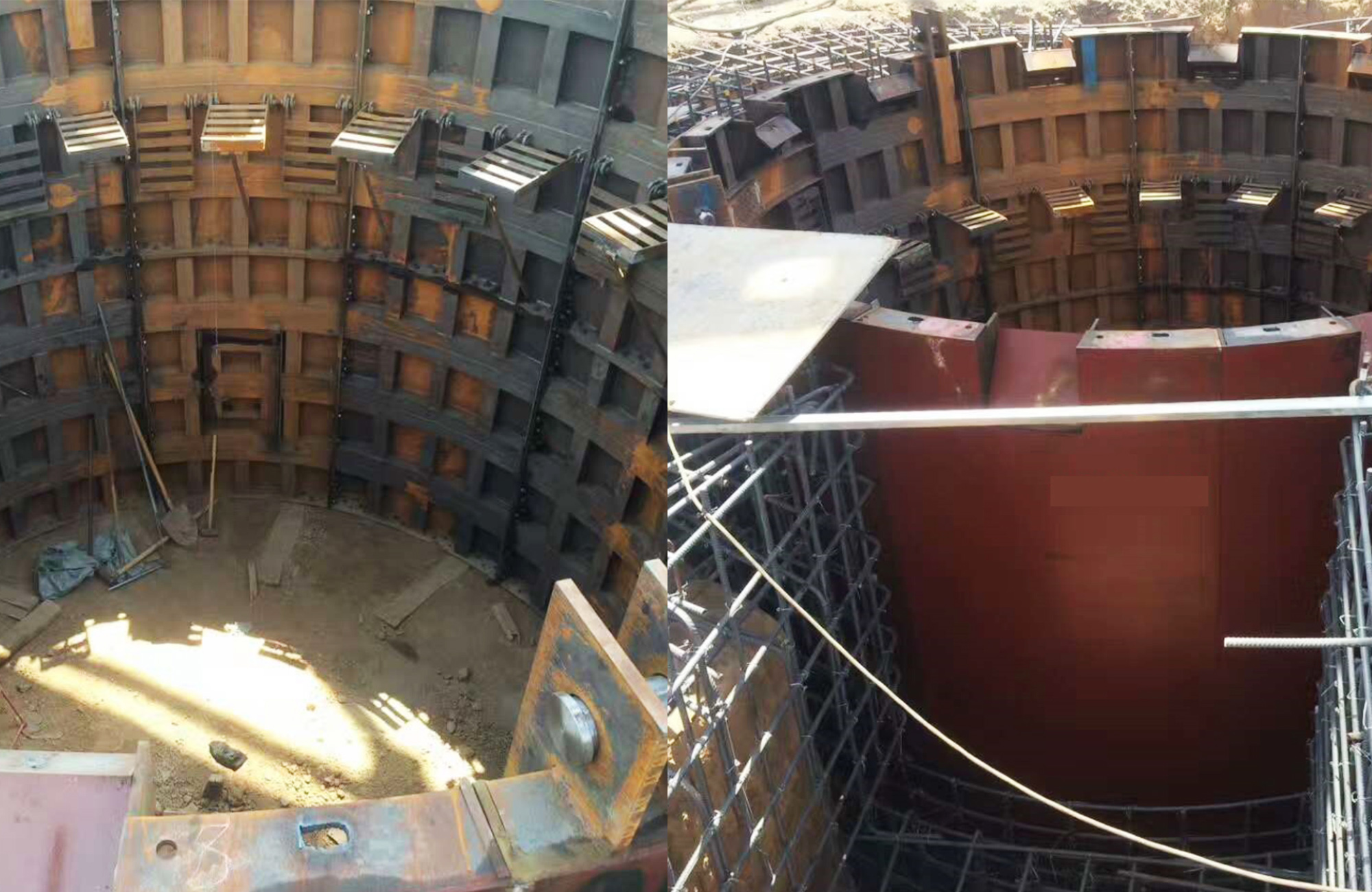

MJY整体移动金属模板是立井（竖井）井筒混凝土井壁砌筑施工的专用设备，适用于煤矿、金属矿等各类矿山的竖井建设，尤其适用于基岩段和冻结段等关键筑壁环节。凭借“一模多用”的集约化设计，能够高效完成冻结井外壁、内壁及基岩段的砌壁任务，显著减少施工中因更换模板造成的成本和时间消耗。
结构特点与工作原理

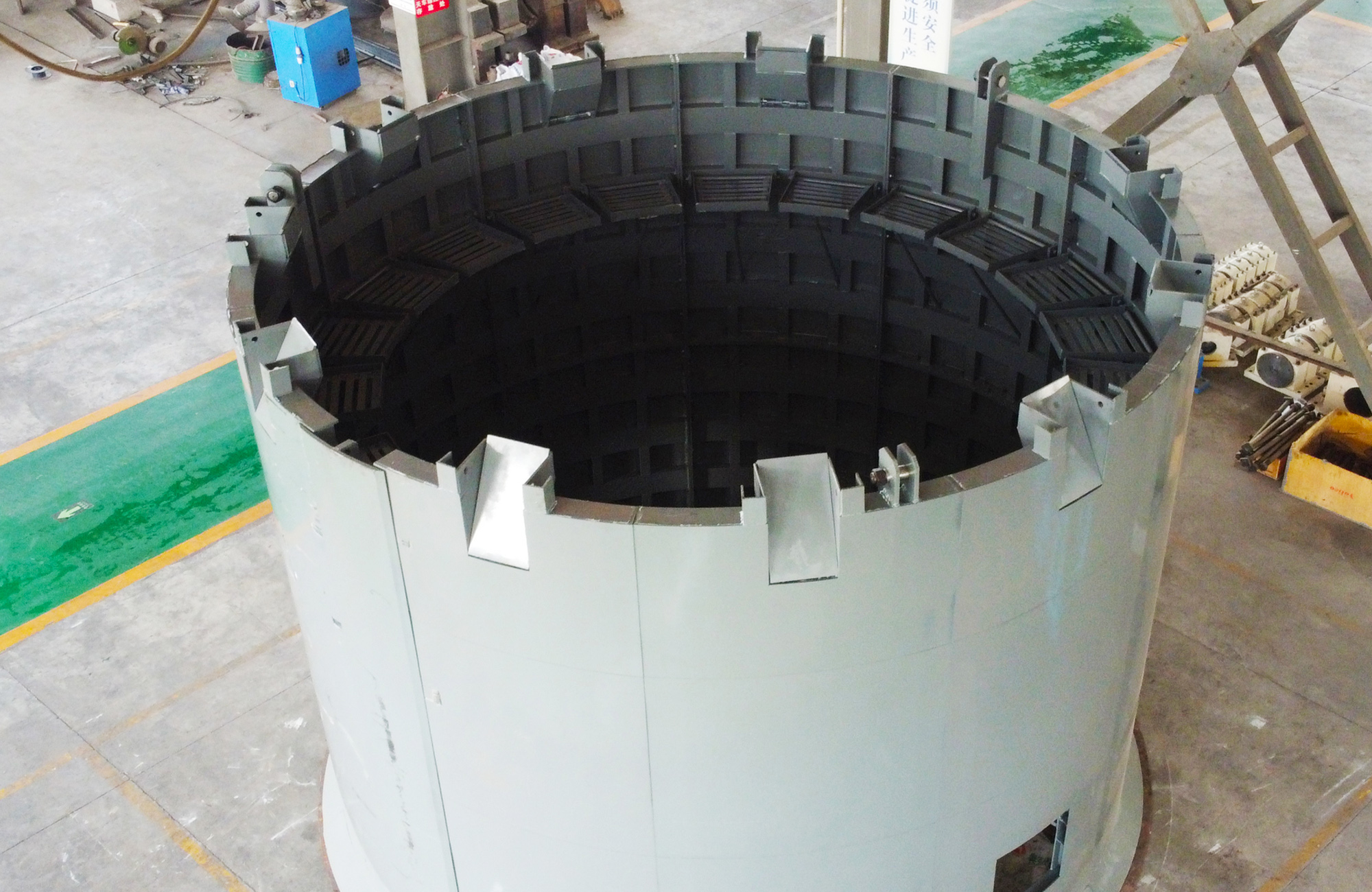

主体：圆弧钢板焊接成的单缝式刚性圆筒，结构稳固。部件：含刃脚防漏浆，关键为液压脱模装置。
核心：液压驱动单一径向缝，实现整体同步、均匀开合。
工作原理：液压脱立模：通过液压阀控制油缸，驱动模板从唯一收缩口处均匀收缩脱模或撑开固定。

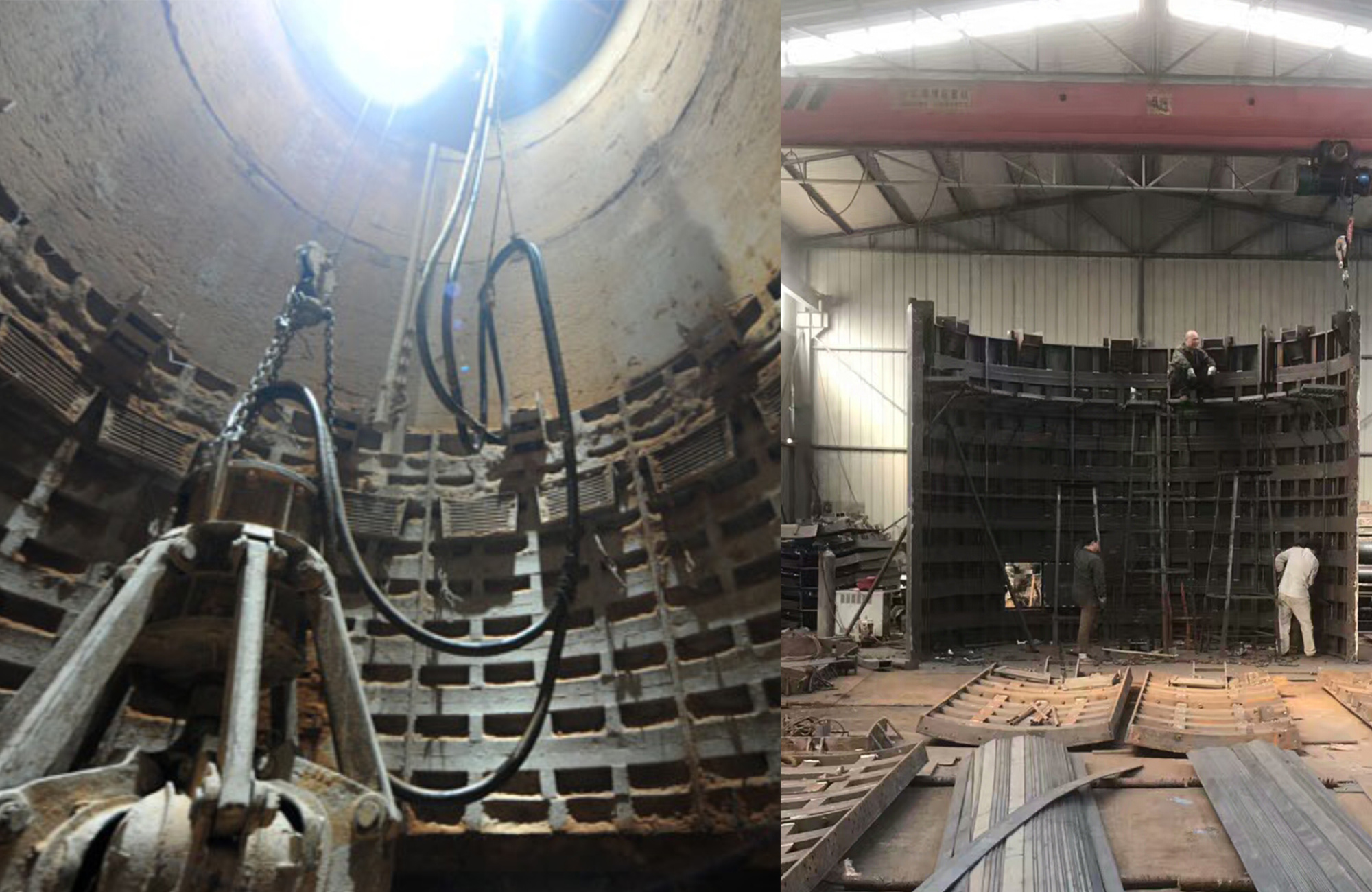

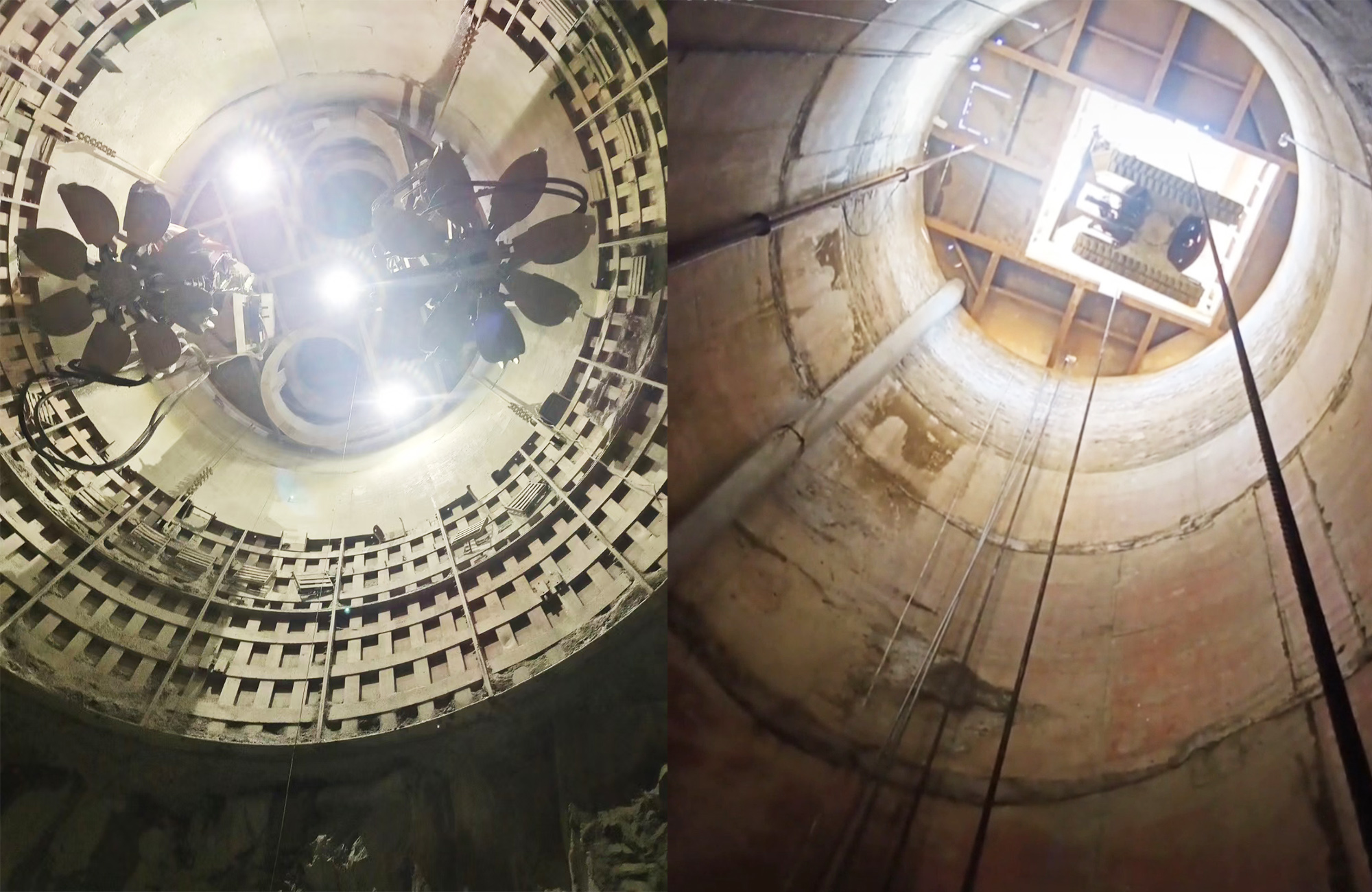

整体下移砌壁：脱模后，由稳车悬吊整体下放至下一砌筑段，依靠刃脚定位后进行连续浇筑。
核心价值：通过单缝刚性结构与液压同步控制的结合，实现立井筑壁的高效、优质施工。
| 整体模板技术参数表 | |||||
| 序号 | 产品型号 | 直径（m） | 高度（m） | 分块（个） | 刃脚尺寸(mm) |
| 1 | MYJ-直径/高度 | 4.5——13.5 | 3.2——4.7 | 9——21 | 150——350 |
| 注：根据井筒直径、井筒深度、 地压条件、混凝土厚度具体设计。槽钢可更改成组合槽钢、人造槽钢。浇注口有窗口式、环形式。 | |||||
