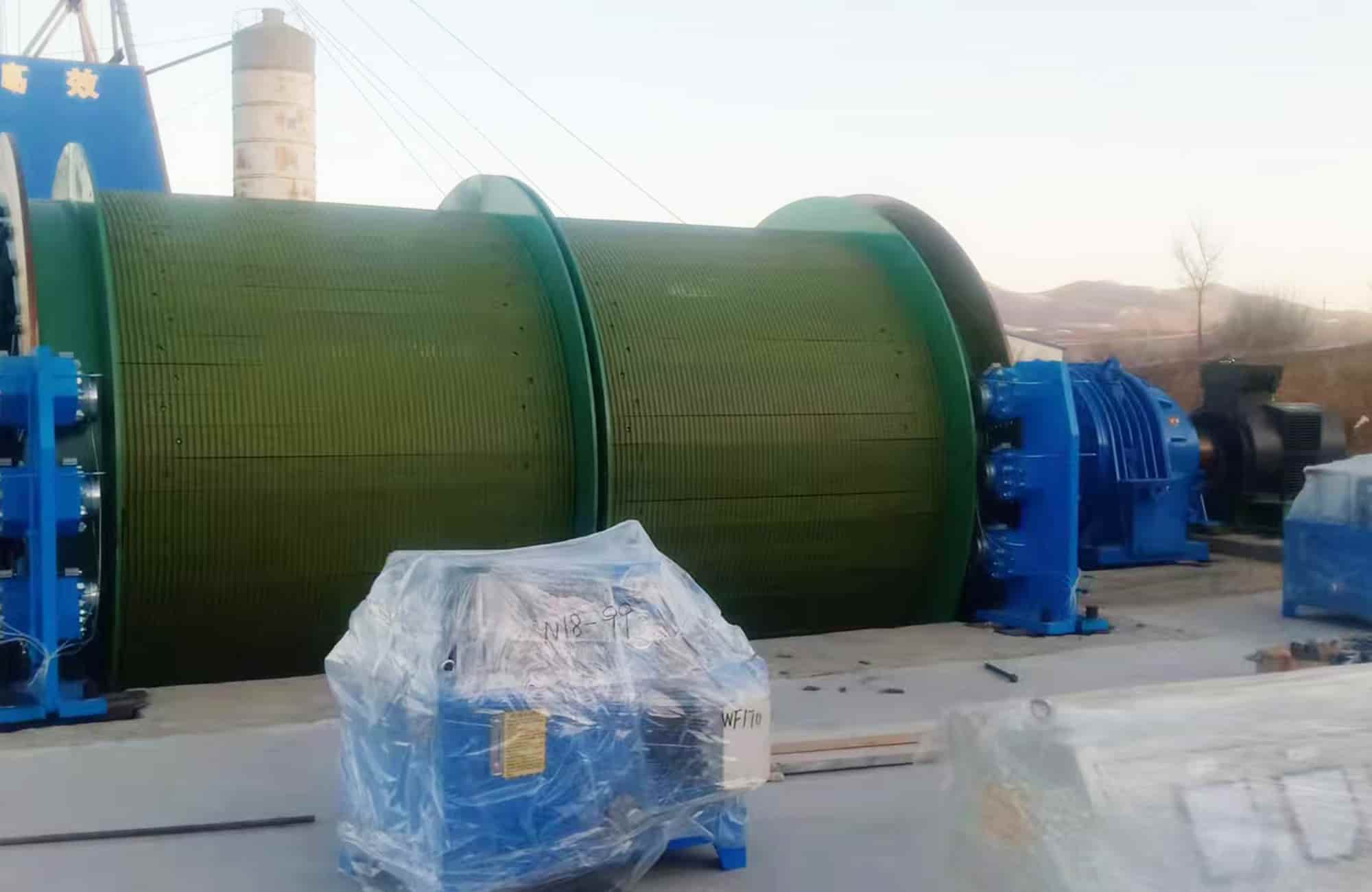

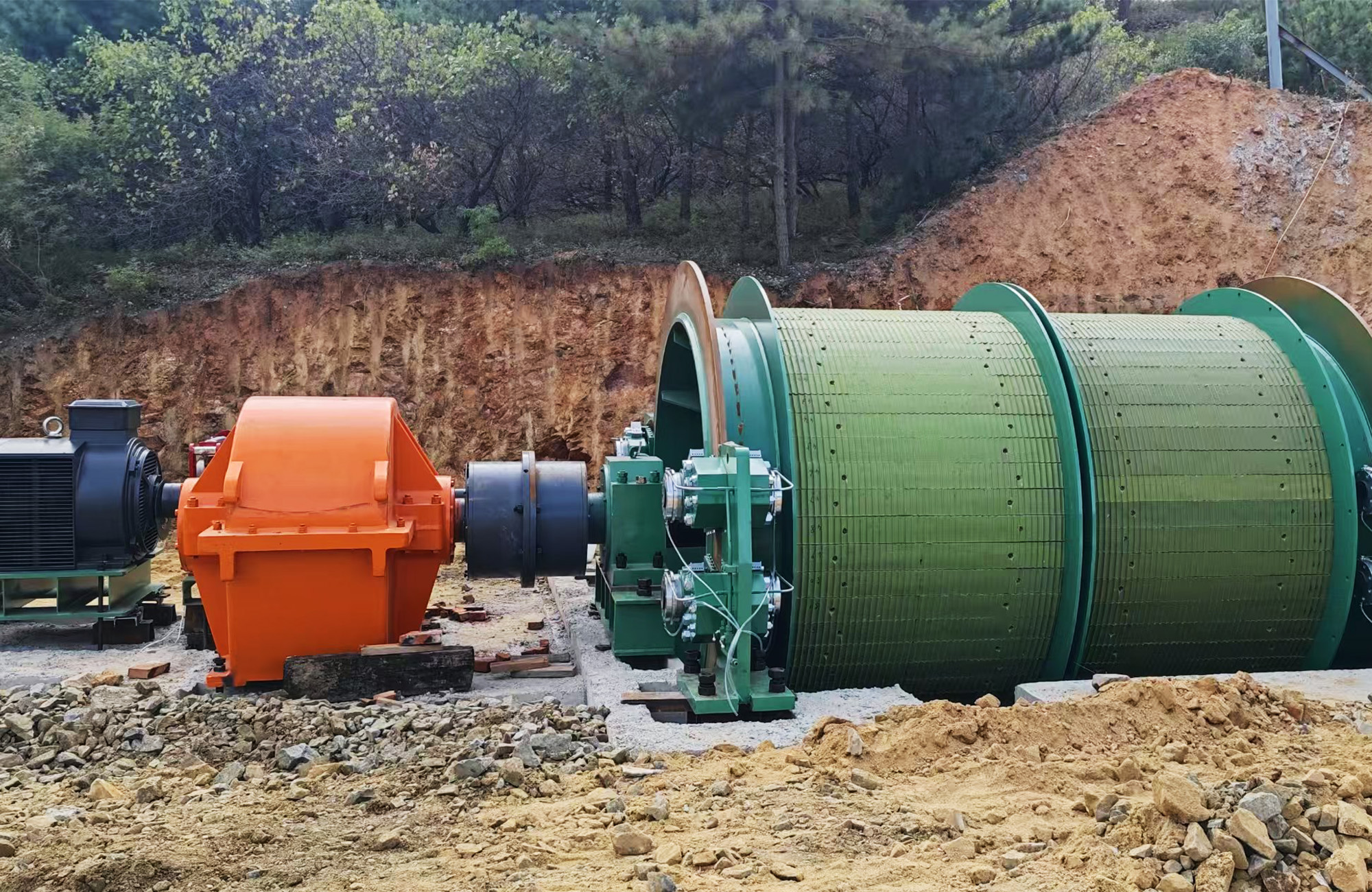

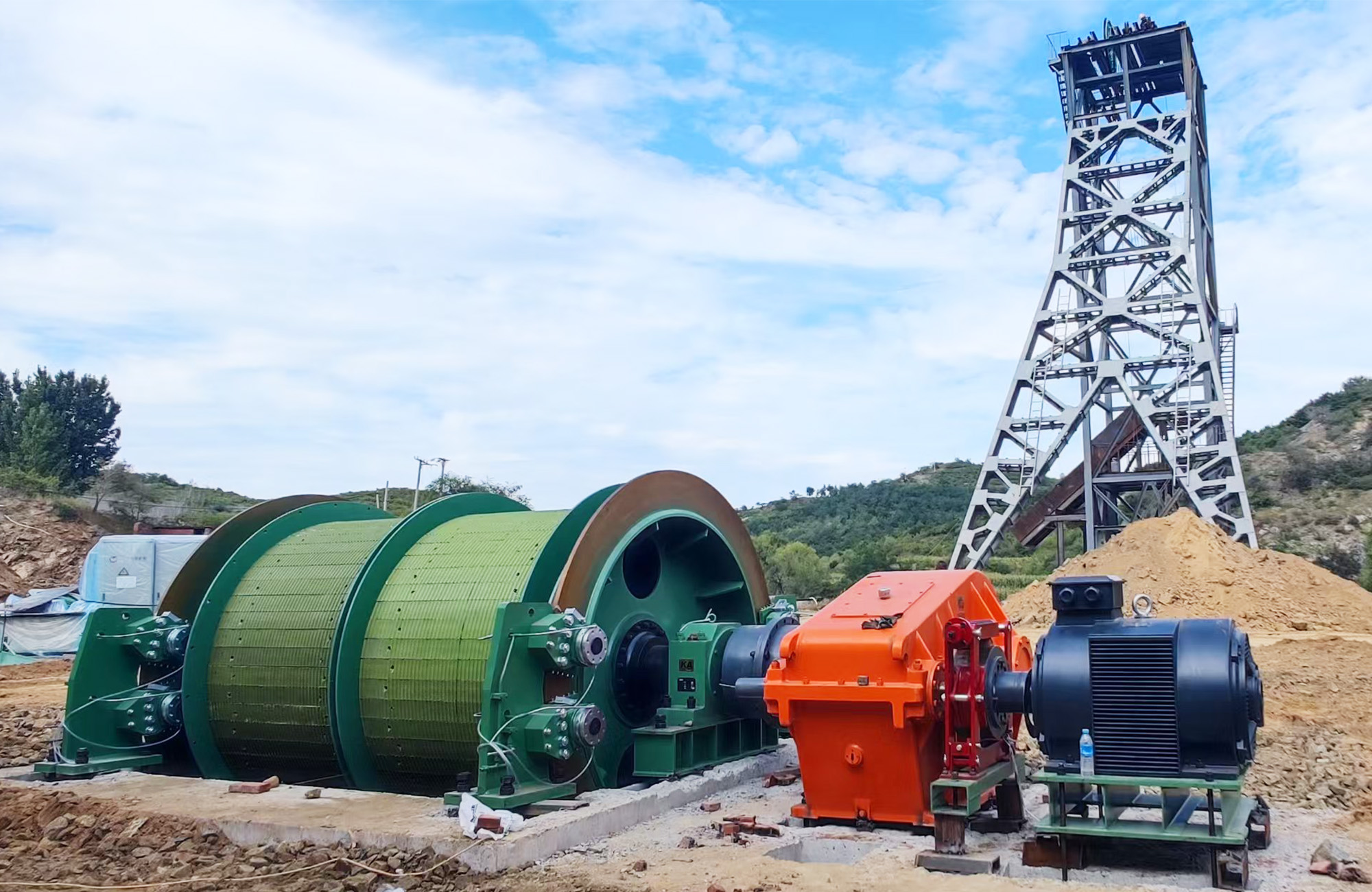

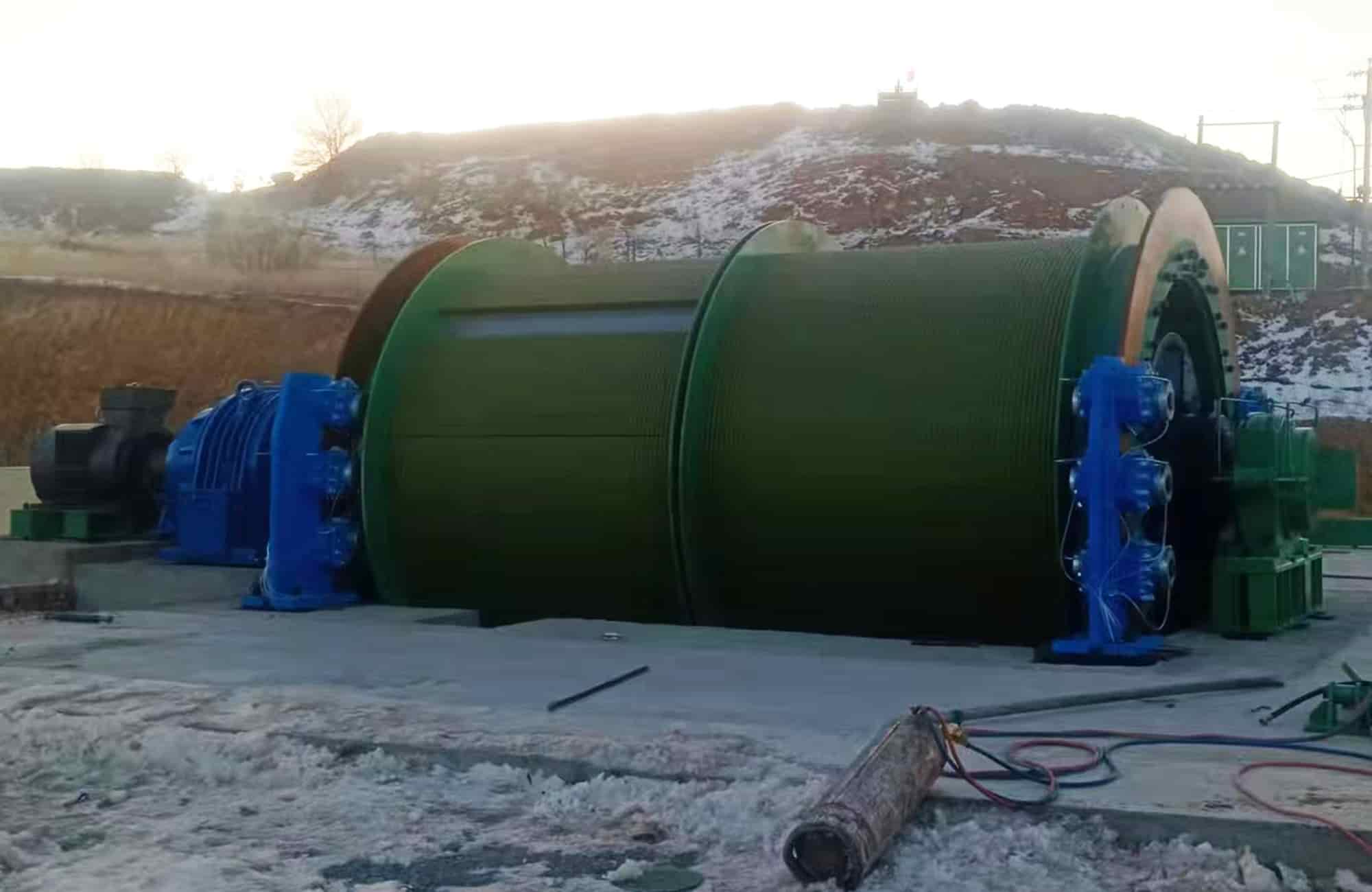

2JK-2.5×1.5P单绳缠绕式矿井提升机，JK矿井提升机赋能矿山高效作业
JK、2JK系列单绳缠绕式矿井提升机，主要用于煤矿、金属矿和非金属矿的竖井或者斜井提升煤、 物料、升降人员和下降材料、设备等，也可作其它牵引运输用。
结构特点与工作原理
作为提升机的核心承载部件，主轴采用优质45#碳结钢经整体锻造及退火处理制成，具备高刚性及优异的抗疲劳特性，确保长期重载运行下的结构可靠性。
卷筒采用内部带加强筋板的全焊接结构，能够在承受巨大钢丝绳拉力与紧绳压力时保持极小变形，有效保障缠绕平稳性与运行安全性。
高效传动系统：
驱动：YVF变频电机，低速扭矩大，调速范围宽，适应频繁启停。
联接：高弹性联轴器缓冲振动，鼓形齿联轴器补偿偏差。
变速：硬齿面两级斜齿轮减速机，传动平稳、耐用、低噪音。
智能电控制动：PLC+变频器智能控制；液压盘式双制动系统，响应快、控制准；辅助系统集成化，便于维护。
工作原理
动力传递路径：电控指令 → 变频电机 → 减速机 → 卷筒 → 钢丝绳收放。
智能控制流程：通过闭环调速与行程检测，实现速度平滑控制与精准停车。
多重安全保护：配备速度、行程、制动、松绳等冗余保护系统，全程监控。
核心优势
高效平稳：变频无级调速，冲击小。
精准可靠：闭环控制，停车准。
安全智能：多重保护，主动防护。
维护便捷：模块化设计，维保简便。
| 2JK型单绳缠绕式矿井提升机技术参数表 | ||||||||||||
| 序号 | 产品型号 | 卷筒 | 最大 静张力 | 最大 静张力差 | 钢丝绳最大直径 | 提升高度或运输长度 | 最大 提升 速度 | |||||
| 个数 | 直径 | 宽度 | 卷筒 中心距 | 一层 | 二层 | 三层 | ||||||
| 个 | m | mm | kN | kN | mm | m | m/s | |||||
| 1 | 2JK-2X1P | 2 | 2.0 | 1.00 | 1090 | 60 | 40 | 25 | 163 | 369 | 605 | 7.0 |
| 2 | 2JK-2X1.25P | 1.25 | 1340 | 222 | 487 | 784 | ||||||
| 3 | 2JK-2X1.5P | 1.50 | 1590 | 245 | 554 | 908 | ||||||
| 4 | 2JK-2.5X1.2P | 2.5 | 1.20 | 1290 | 90 | 55 | 31 | 205 | 453 | 738 | 9.0 | |
| 5 | 2JK-2.5X1.5P | 1.50 | 1590 | 276 | 595 | 953 | ||||||
| 6 | 2JK-2.5X1.8P | 1.80 | 1890 | 332 | 715 | 1145 | ||||||
| 7 | 2JK-3X1.5P | 3.0 | 1.50 | 1590 | 130 | 80 | 37 | 270 | 584 | 942 | 12.0 | |
| 8 | 2JK-3X1.8P | 1.80 | 1890 | 341 | 727 | 1159 | ||||||
| 9 | 2JK-3X2P | 2.00 | 2090 | 378 | 807 | 1286 | ||||||
| 10 | 2JK-3X2.2P | 2.20 | 2290 | 416 | 888 | 1415 | ||||||
| 11 | 2JK-3.5X1.7P | 3.5 | 1.70 | 1790 | 170 | 115 | 43 | 312 | 667 | 1074 | ||
| 12 | 2JK-3.5X2.1P | 2.10 | 2190 | 407 | 858 | 1364 | ||||||
| 13 | 2JK-3.5X2.4P | 2.40 | 2490 | 464 | 978 | 1555 | 14.0 | |||||
| 14 | 2JK-3.5X2.6P | 2.60 | 2690 | 502 | 1056 | 1680 | ||||||
| 15 | 2JK-4X1.7P | 4.0 | 1.70 | 1790 | 245 | 165 | 50 | 318 | 670 | 1072 | ||
| 16 | 2JK-4X2.1P | 2.10 | 2190 | 392 | 828 | 1324 | ||||||
注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。
注2:最大提升速度是按一层缠绕计算时的提升速度。
注3:本表中产品规格为优先选用的规格
