FJD系列竖井伞型钻机

产品简介：

该设备以压缩空气为动力，采用液压传动，使钻架所有动作实现机械化。气动凿岩机，长推进行程，加之采用平行移动机构，使钻凿炮孔精度和效率相应提高，大大节省了辅助工作时间，工作效率可提高30％。该机液压站由气动马达驱动油泵供油，多路阀集中控制各油缸实现立柱在井筒中固定和推进器在工作面定位。各油缸进出口都配有液压锁，实现各油缸准确定位。有刚性好的动臂和推进器，加之采用平行移动机构，使钻凿炮眼精度和效率提高，同时减轻了工人体力劳动。采用油缸——钢丝绳推进型式，推进力大小可调，拔钎力量大，工作平稳，能够满足工作面不同岩石硬度的要求。比气动马达——丝杠推进型式减少多台气动马达，可降低整机噪音。整机除推进油缸外都使用标准油缸，易于维修。

适用范围：

该系列竖井钻机是为建井施工穿凿竖井研制的专用设备，适用井直径范围大，操作灵活、定位准。

产品询价

产品详情

产品应用范围

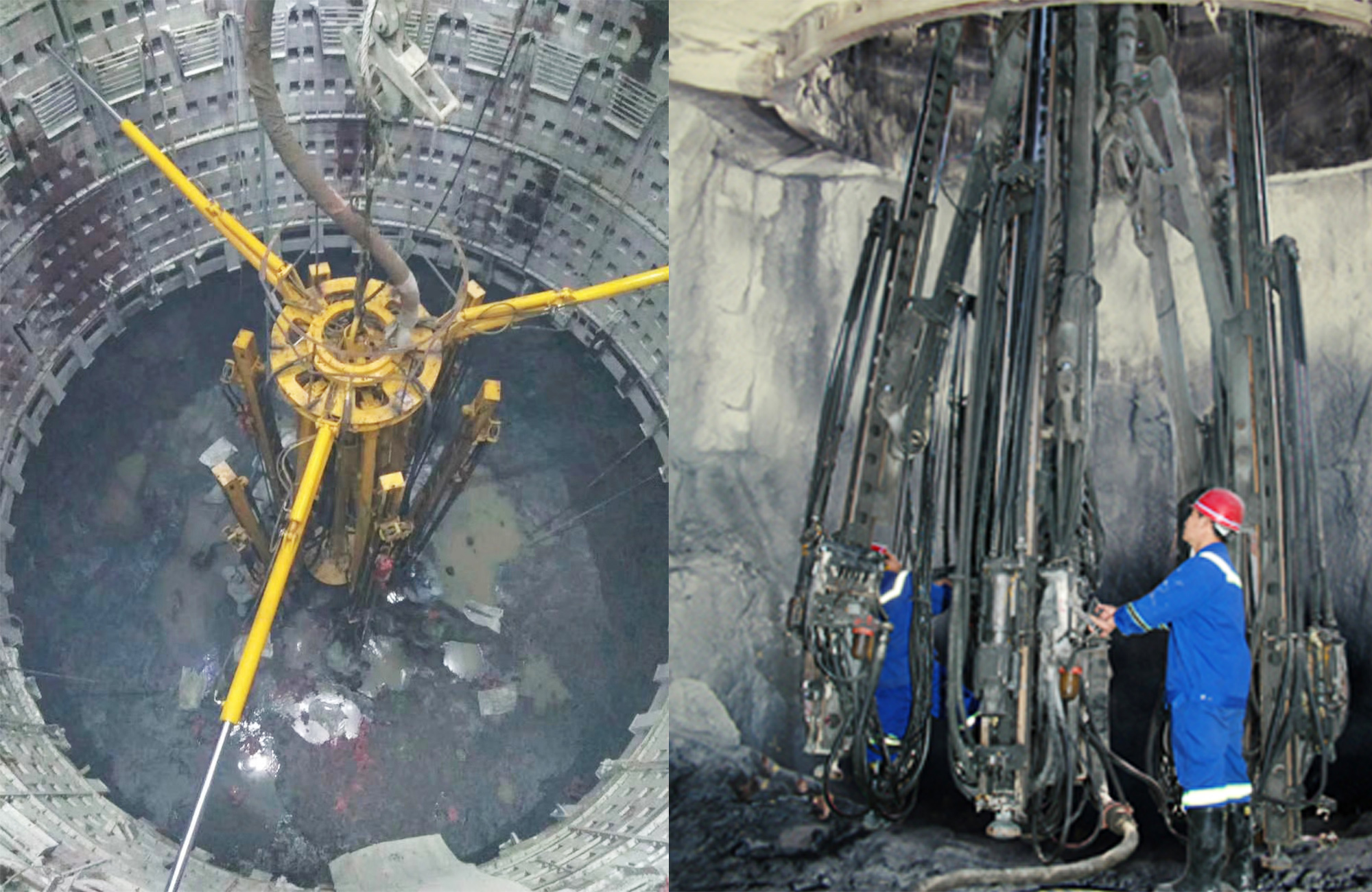

本系列竖井钻机是专为建井施工中竖井钻凿作业研制的专用设备，广泛适用于各类竖井建设工程，尤其在大直径、岩石硬度多变的井筒钻凿场景中表现突出，可兼顾施工效率与操作稳定性。

设备具备适用井径范围广、操作灵活、定位精准的核心优势，以压缩空气为动力源，采用液压传动技术，实现钻架动作全机械化。搭配气动凿岩机、长推进行程设计及平行移动机构，有效提升炮孔钻凿精度与效率，大幅节省辅助作业时间，助力工作效率提升 30%。

结构特点与工作原理

动力系统：气动马达驱动液压泵，配合多路阀集中控制油缸，实现自动化定位与固定。

定位设计：关键油缸带液压锁，结合高刚性动臂和平行移动机构，提升钻孔精度与效率。

推进方式：油缸-钢丝绳结构可调推进力，适应不同岩层，拔钎稳、动力强。

维护降噪：精简气动马达数量，降低运行噪音；关键部件标准化，易于维护更换。

SJZ系列竖井钻机基本技术参数表
产品型号	适用井筒直径	收拢尺寸	动臂数量	支撑范围	摆臂角度	摆动方式	钻孔范围	凿岩机型号	动力形式	油泵功率	工作压力	推进行程	工作气压	耗风量	钎杆长度	钎头直径	总重量	工作水压	钎尾规格
产品型号	(m)	(m)	动臂数量	支撑范围	（度）	摆动方式	(m)	凿岩机型号	动力形式	kw	Mpa	(m)	Mpa	m³/min	(m)	mm	kg	Mpa	mm
SJZ3-5	5-7	Φ1.4Χ6	3	根据井筒按协议制作	150	液压油缸	Φ 1.65-6	3/YGZ70	风马达 + 油泵	5.8	7-10	4.3	0.5-0.7	38	4.7	Φ38-55	4100	0.3-0.5	中空六角 25×159
SJZ4-5	5-7	Φ1.6Χ6	4		150		Φ 1.65-6	4/YGZ70		5.8	7-10	4.3	0.5-0.7	48	4.7	Φ38-55	4700	0.3-0.5
SJZ5-6	5-7	Φ1.9Χ7.2	5		150		Φ 1.65-8.2	5/YGZ70		5.8	7-10	4.3	0.5-0.7	68	4.7	Φ38-55	6300	0.3-0.5
SJZ6-7	6-8	Φ1.9Χ7.2	6		120		Φ 1.65-8.2	6/YGZ70		5.8	7-10	4.3	0.5-0.7	68	4.7	Φ38-55	7800	0.3-0.5
SJZ6-9	-	Φ1.9Χ8	6		120		Φ 1.65-9.5	6/YGZ70		5.8	7-10	5.3	0.5-0.7	68	5.7	Φ38-55	8200	0.3-0.5
SJZ6-10	-	Φ1.9Χ8	6		120		Φ 1.65-10.5	6/YGZ70		5.8	7-10	5.3	0.5-0.7	68	5.7	Φ38-55	8700	0.3-0.5
SJZ6-11	-	Φ1.9Χ8	6		120		Φ 1.65-11.5	6/YGZ70		5.8	7-10	5.3	0.5-0.7	68	5.7	Φ38-55	9000	0.3-0.5
SJZ8-12	-	Φ2.25Χ8	8		95		Φ 1.7-12.5	8/YGZ70		8.8	7-10	5.3	0.5-0.7	100	5.7	Φ38-55	12000	0.3-0.5

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
