(1)天轮装置用途天轮装置用于落地式多绳摩擦式提升机，每台提升机上用两组，安装在井架上，用来改变钢丝绳的方向和根据提升系统要求调整提升容器的中心距，是提升机的主要承力件之一。(2)天轮装置规格①天轮的公称直径与摩擦轮的公称直径相同;②绳距和绳槽直径与摩擦轮的相同;③轮体个数与提升机绳数相同。(3)安装与调整天轮
产品应用范围

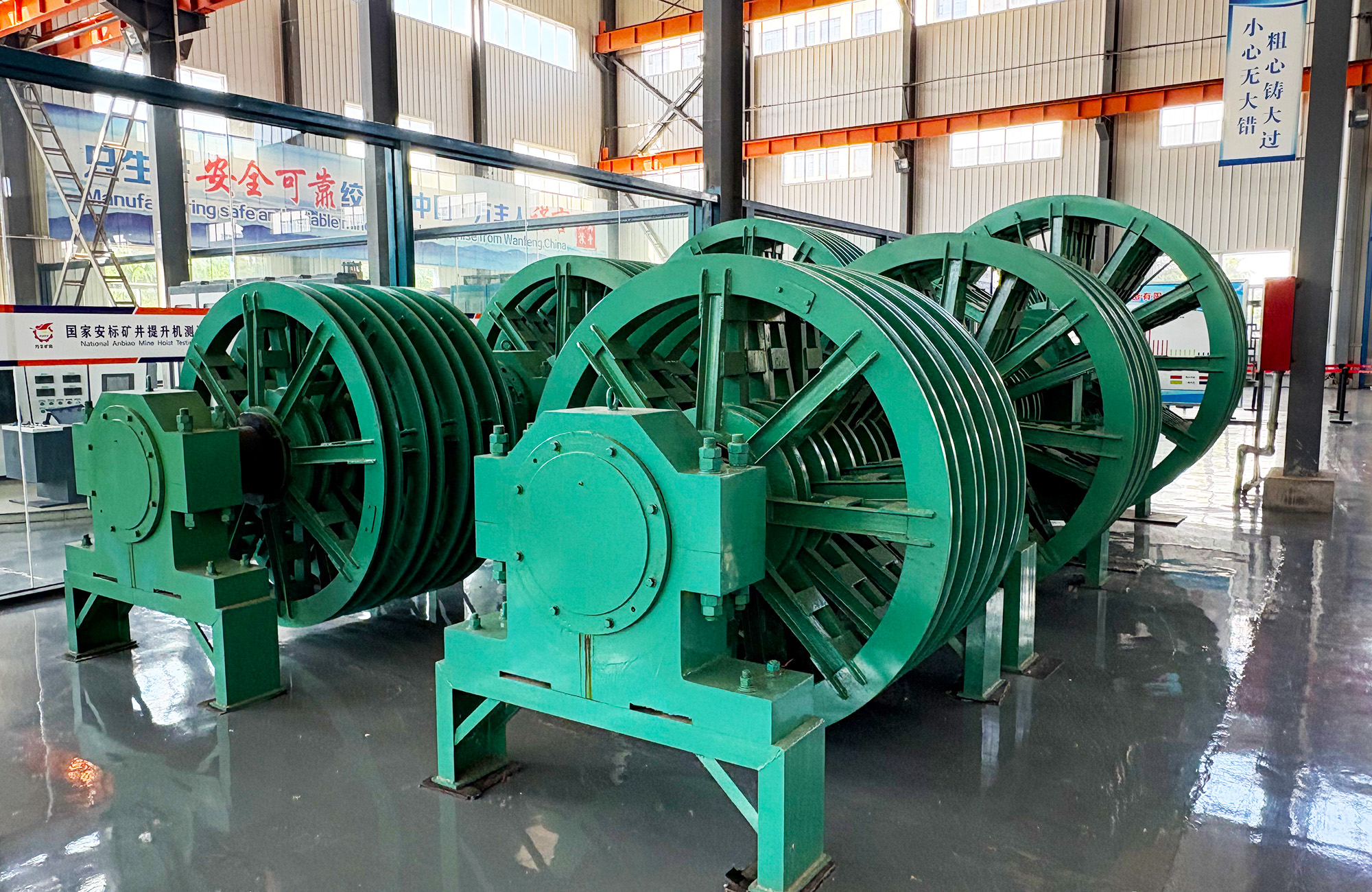

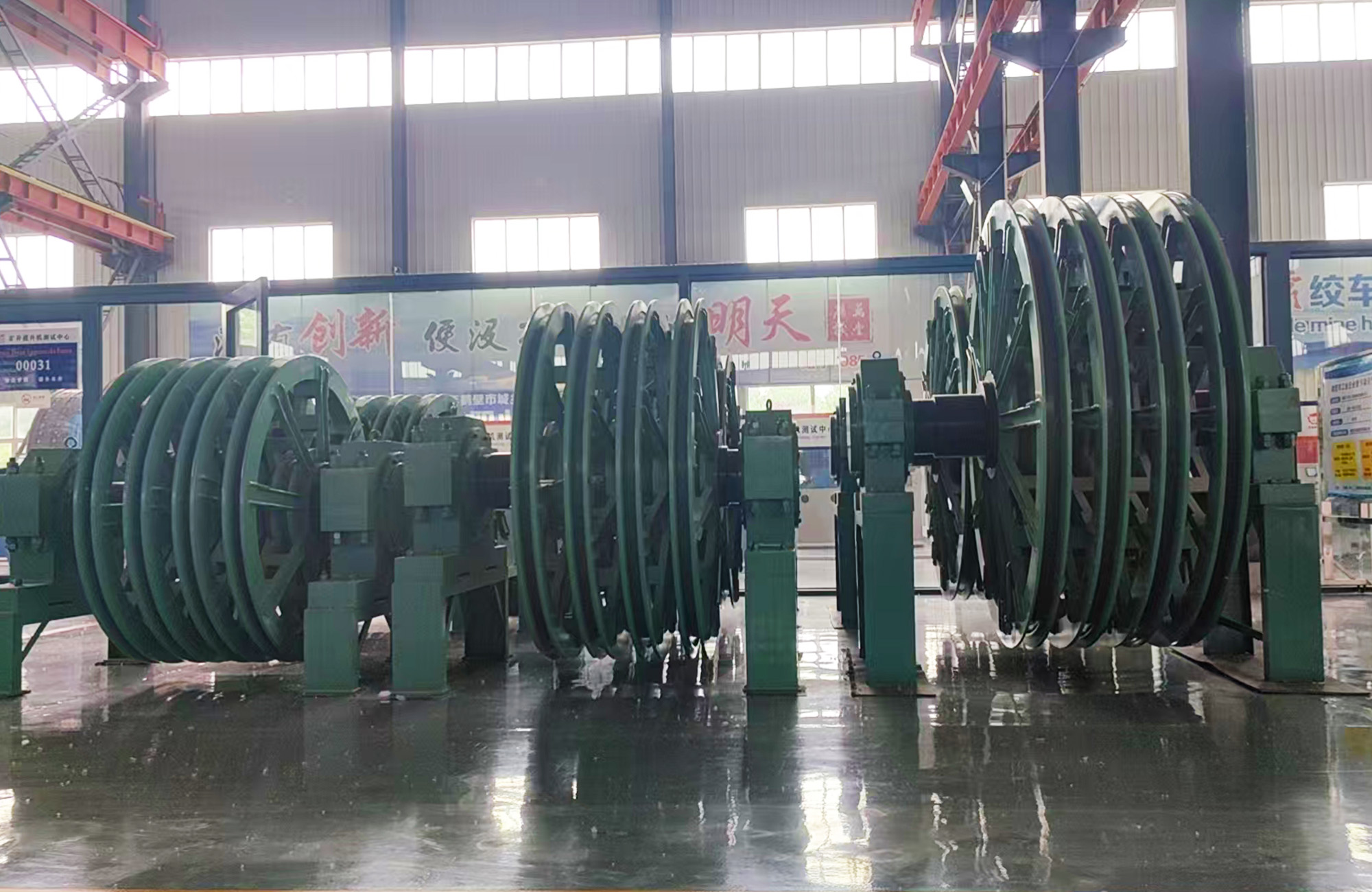

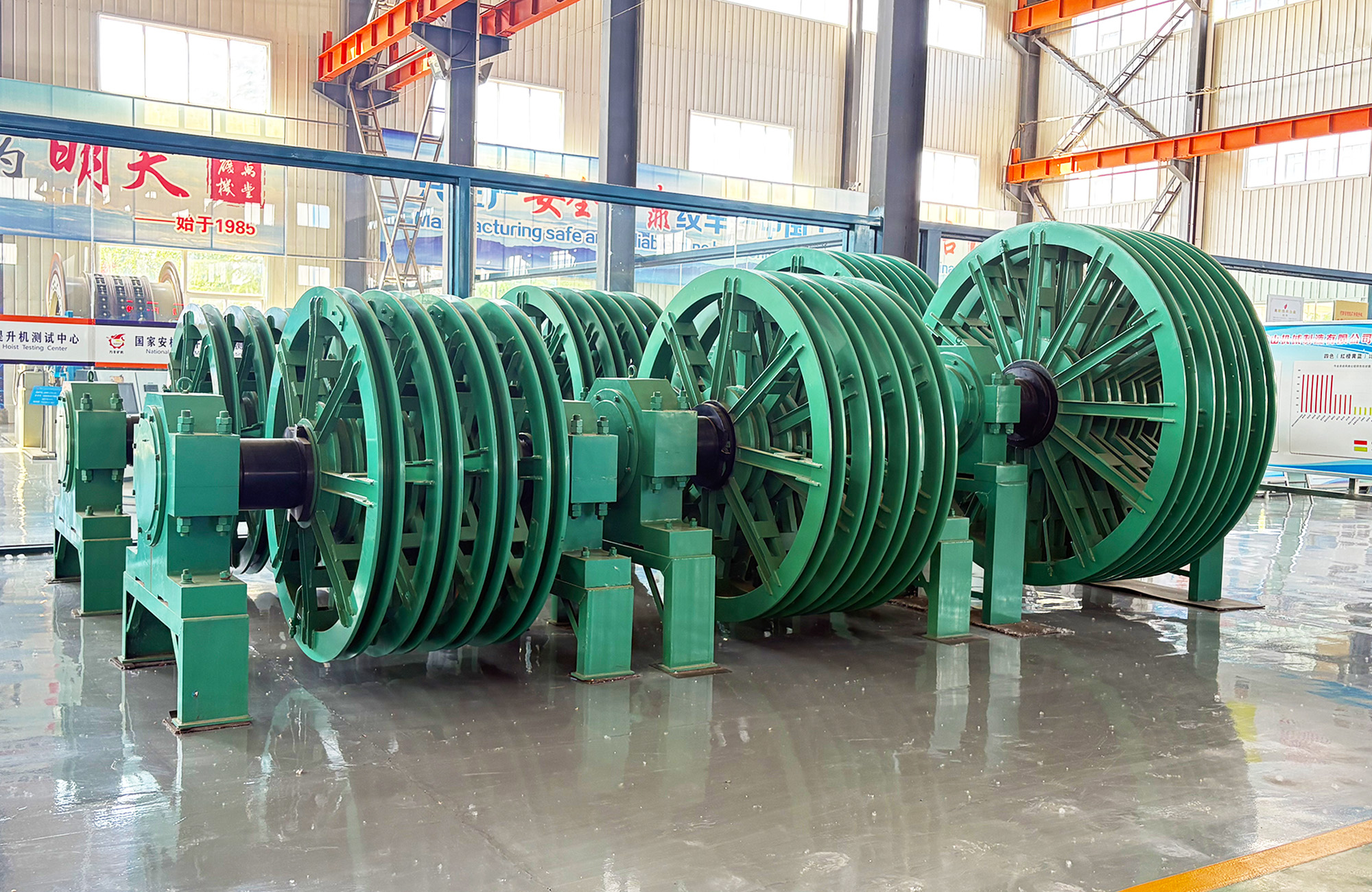

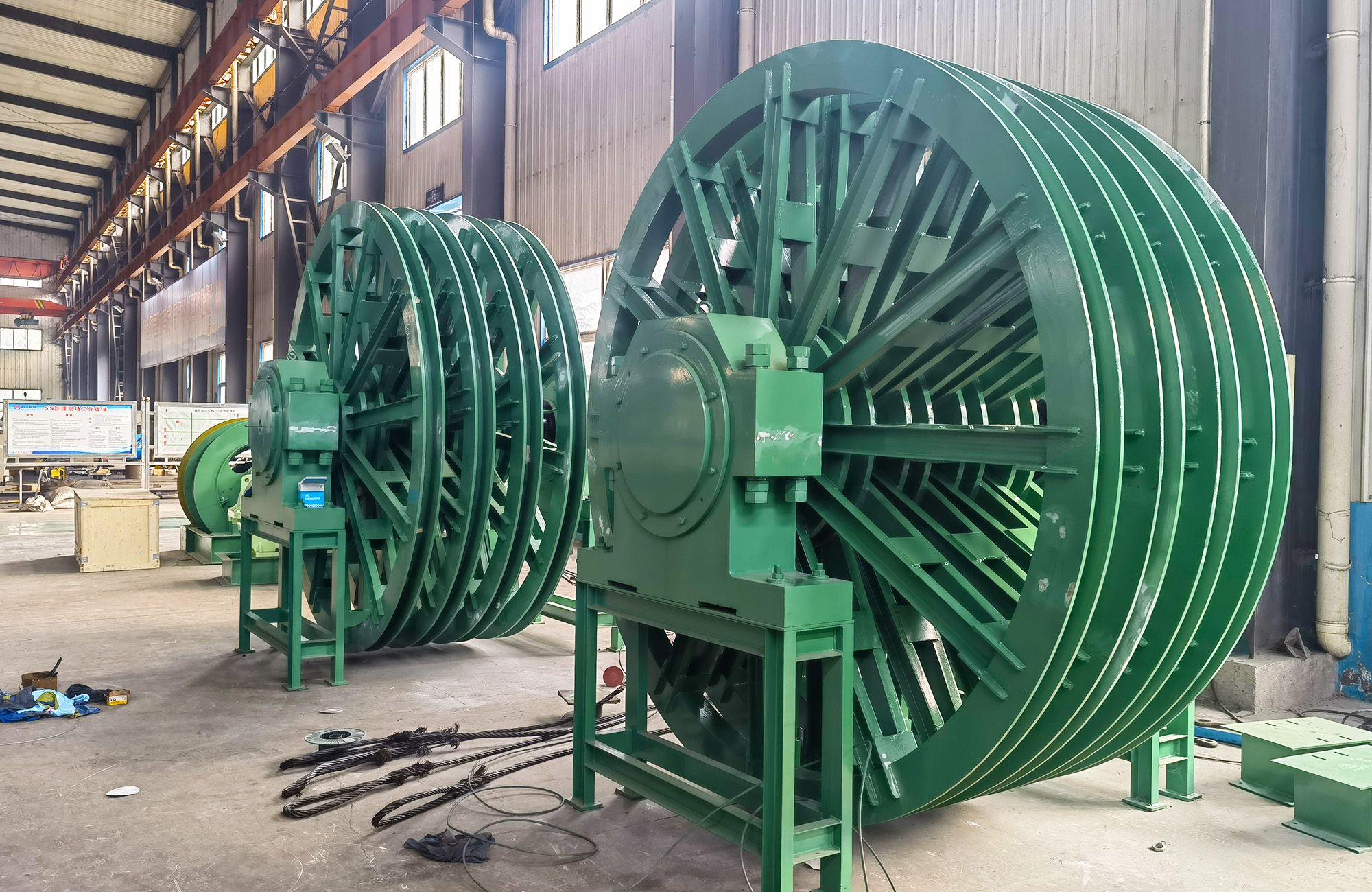

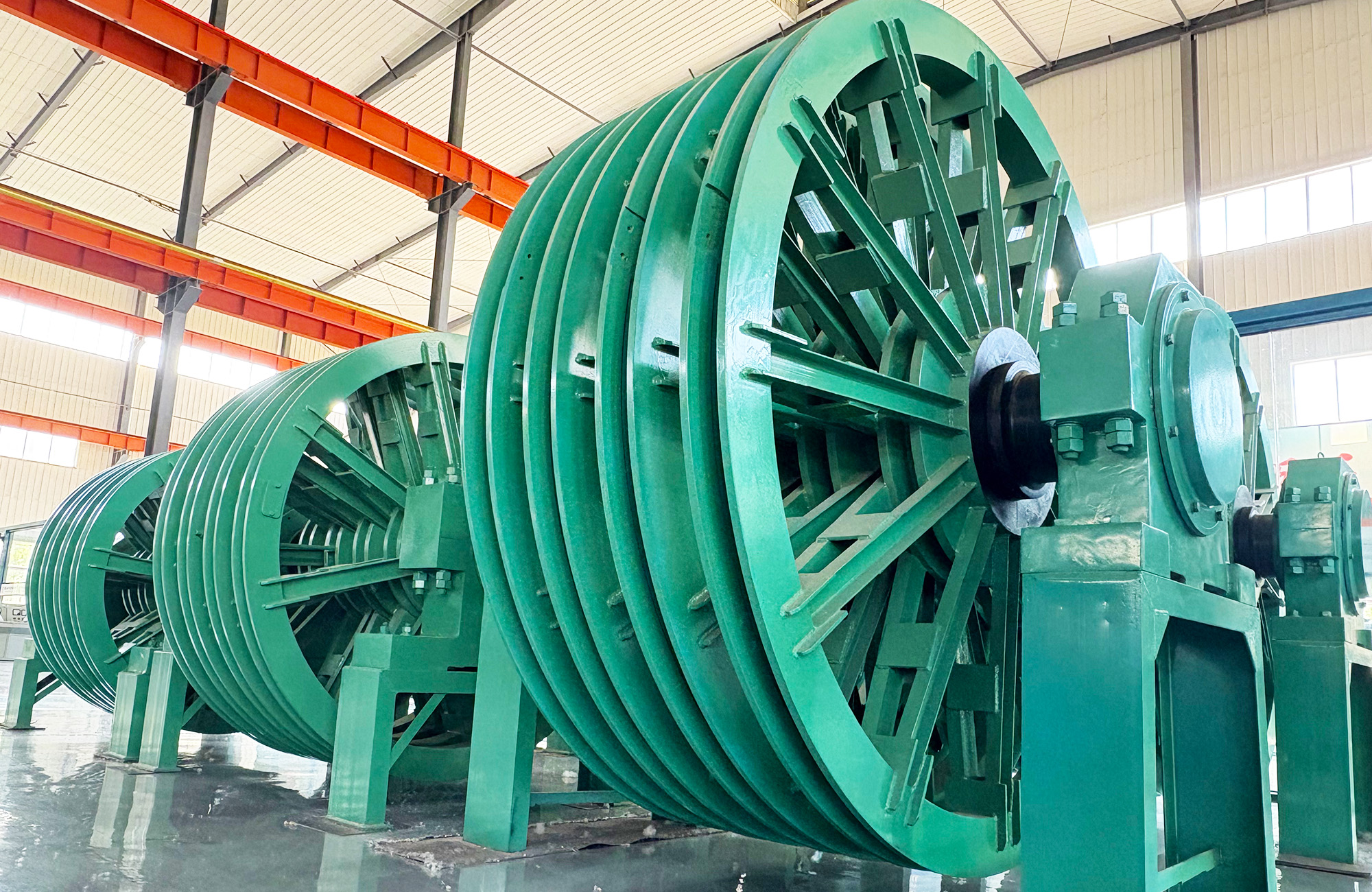

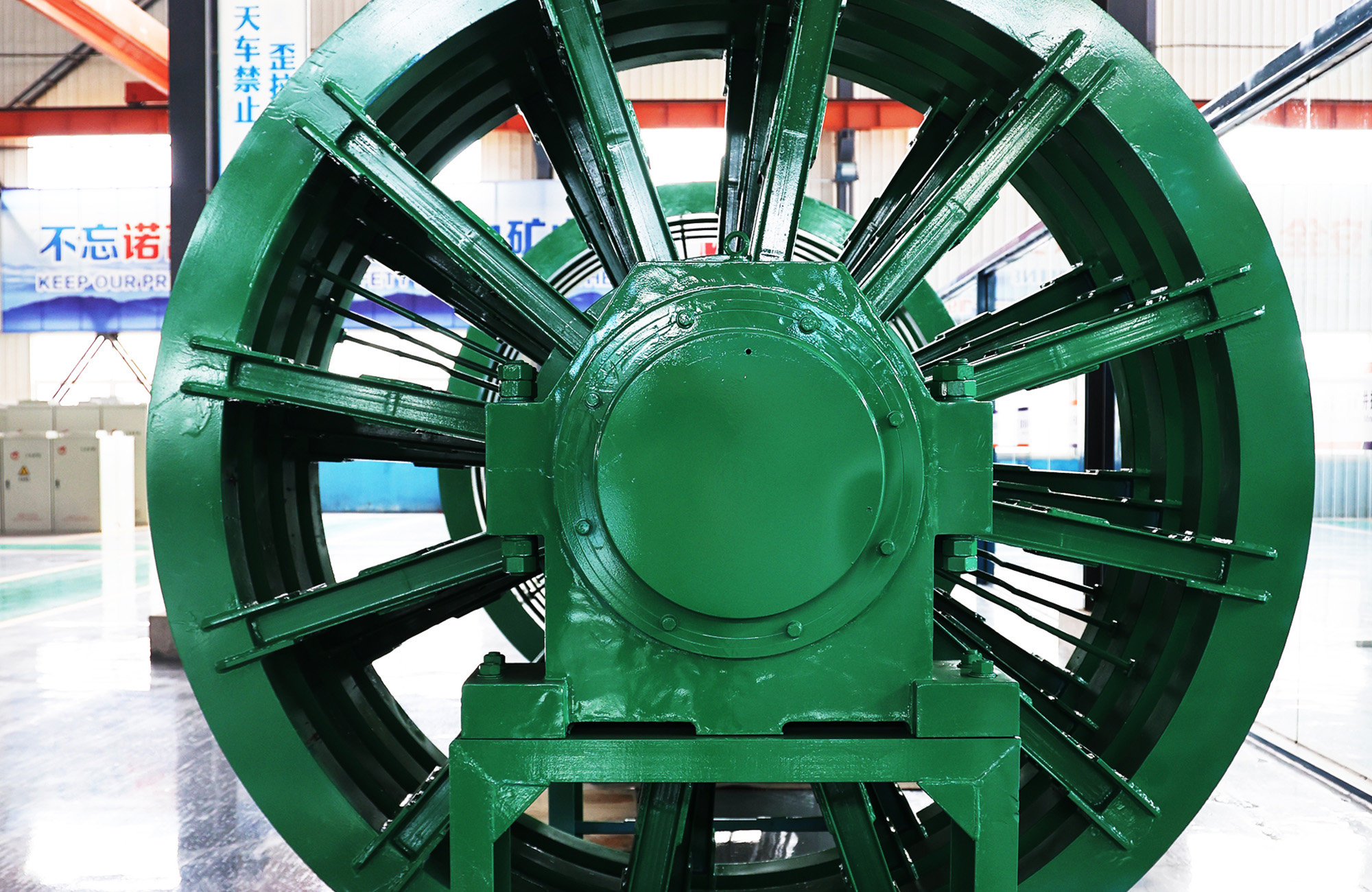

多绳摩擦提升机天轮是落地式多绳提升系统的核心部件，安装于井架顶部，负责精确改变钢丝绳方向与保持多绳同步。主要应用于煤矿、金属矿等立井，用于提升矿物、人员、物料及设备，是大产量深井的关键装备。相较于单绳缠绕式，其在提升能力、提升高度、设备紧凑性及安全性方面优势显著。
结构特点与工作原理
结构核心：采用独特的固定轮与游动轮组合。固定轮提供基础承力与导向，游动轮通过轴向微量浮动实现动态位移补偿。在承担全部载荷与导向的同时，游动轮能自动补偿各钢丝绳因磨损不均产生的长度差，实现张力自动均衡，防止单绳过载。
核心价值：该装置通过“固定-游动”结构与耐磨技术的融合，系统性地解决了多绳提升中的张力动态均衡与磨损两大核心难题，是保障深井矿山实现安全、高效、低维护连续运行的关键支撑。
| 多绳摩擦提升机天轮技术参数 | ||||||||||||
| 序号 | 型号 | 钢丝绳 最大直径 | 单根钢丝绳允 许最大静张力 | 主要尺寸 | ||||||||
| 轴径 | 轮径 | 外径 | 轮距 | 轴座距 | 轮座距 | 轴长 | 中心高 | 轴承座螺栓孔尺寸 ( Φ Χ Α Χ Β) | ||||
| 1 | MZS2.2-0.2 ×0.5 /270-320 | 23 | 50(5) | 120 | 500 | 595 | 270-320 | 590-640 | 160 | 800 | 120 | 26X80X300 |
| 2 | MZS2.2-0.2 ×0.5 /630-750 | 23 | 50(5) | 120 | 500 | 595 | 630-750 | 950-1070 | 160 | 1230 | 120 | 26X80X300 |
| 3 | MZS2.2-0.2 ×0.65 /270-420 | 31 | 100(10) | 150 | 650 | 775 | 270-420 | 630-780 | 180 | 940 | 140 | 26X80X330 |
| 4 | MZS2.2-0.2 ×0.65/630-850 | 31 | 100(10) | 150 | 650 | 775 | 630-850 | 990-1210 | 180 | 1370 | 140 | 26X80X330 |
| 5 | MZS2.2-0.2 ×0.8 /270-420 | 40 | 160(16) | 180 | 800 | 960 | 270-420 | 670-820 | 200 | 990 | 160 | 26X80X330 |
| 6 | MZS2.2-0.2 ×0.8 /850-960 | 40 | 160(16) | 180 | 800 | 960 | 850-960 | 1250-1360 | 200 | 1530 | 160 | 26X90X370 |
| 7 | MZS2.2-0.2 ×1.05 /320-420 | 52 | 250(25) | 210 | 1050 | 1260 | 320-420 | 800-900 | 240 | 1070 | 160 | 26X90X440 |
| 8 | MZS2.2-0.2 ×1.05 /850-960 | 52 | 250(25) | 210 | 1050 | 1260 | 850-960 | 1330-1440 | 240 | 1610 | 180 | 26X90X440 |
| 9 | MZS2.2-0.2 ×0.8W /400-540 | 29 | 100(10) | 150 | 800 | 920 | 400-540 | 760-900 | 180 | 1060 | 140 | 26X80X330 |
| 10 | MZS2.2-0.2 ×1.05 /500-640 | 35.5 | 160(16) | 180 | 1050 | 1200 | 500-640 | 900-1040 | 200 | 1210 | 160 | 26X90X370 |
