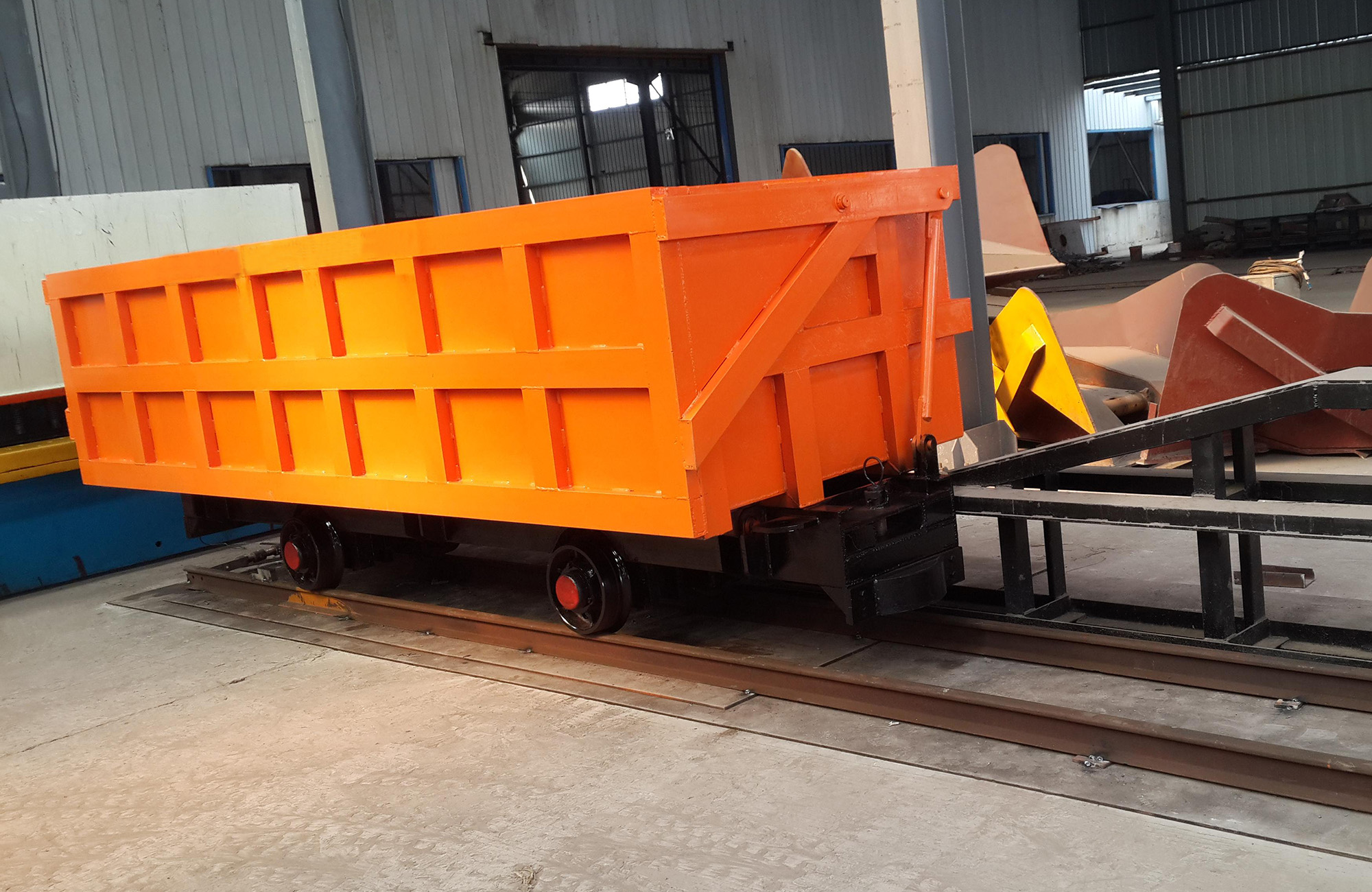

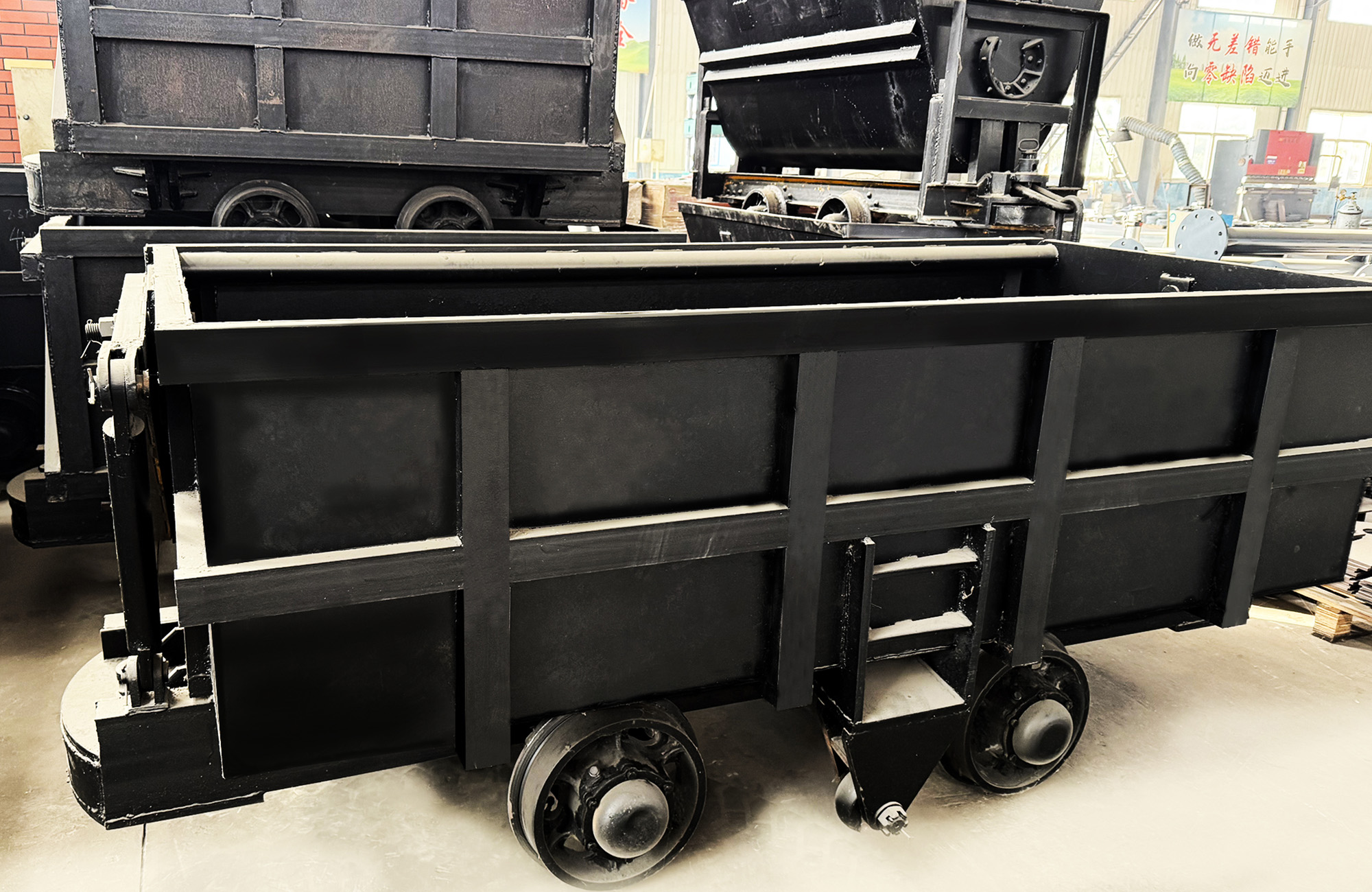

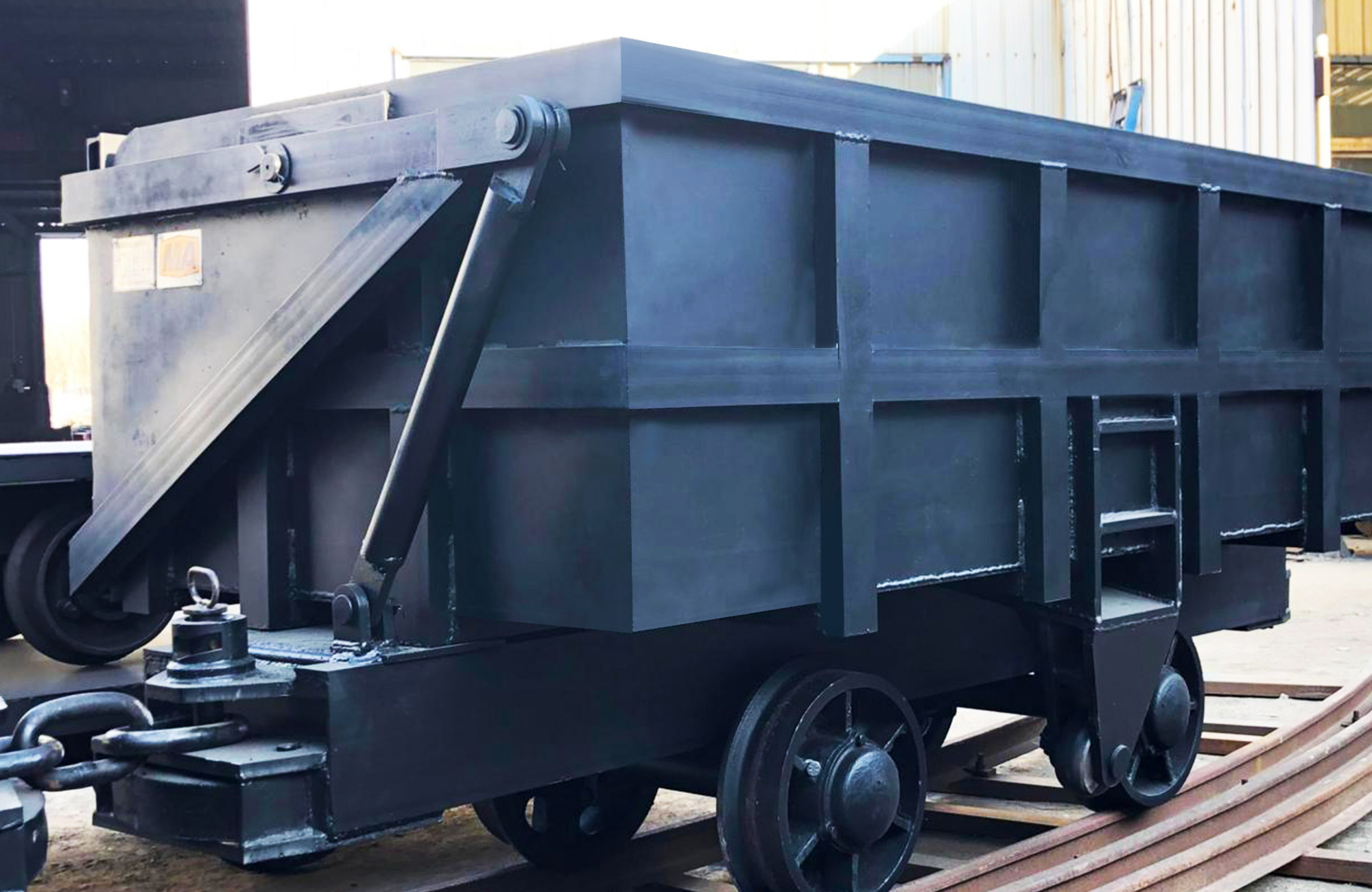

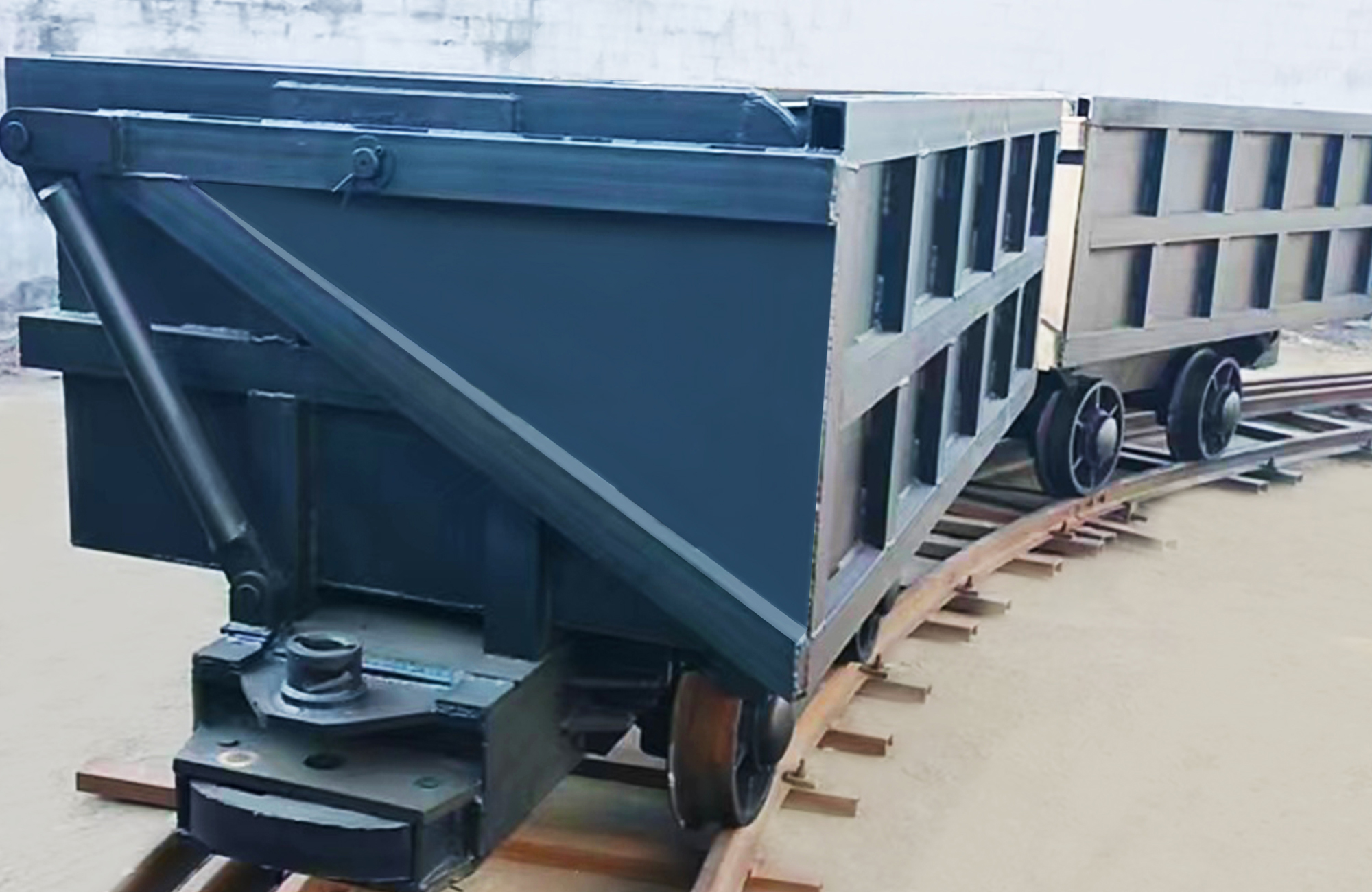

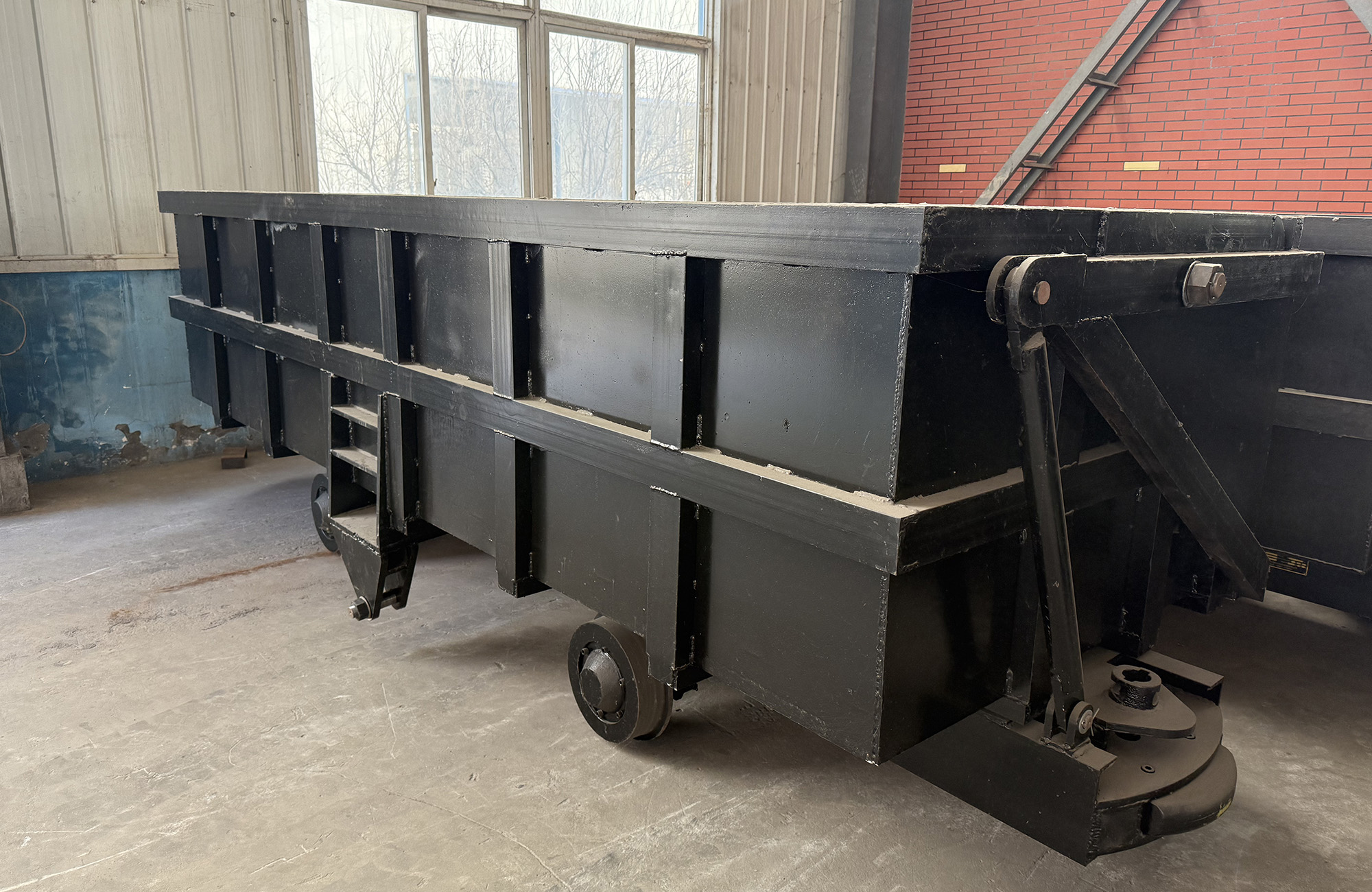

曲轨侧倾式矿车

产品简介：

单侧曲轨侧卸式矿车是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。

单侧曲轨侧卸式矿车工作原理：由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当侧曲轨侧卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。车门连接结构设计有门钩式和拉杆式两种。配套卸载曲轨有半截式和整截式。

适用范围：

单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、出渣运输设备。

产品询价

产品详情

产品应用范围：

单侧曲轨侧卸式矿车适用于矿山、隧道、涵洞等各类工程中的渣料运输，尤其适用于需在固定位置进行单侧高效卸载的作业场景。其结构包括车轮组、车架、车厢、卸载曲轨、翻卸轮、门钩及车厢门等部件，配合曲轨平台实现机械化侧向卸料。

结构特点与工作原理

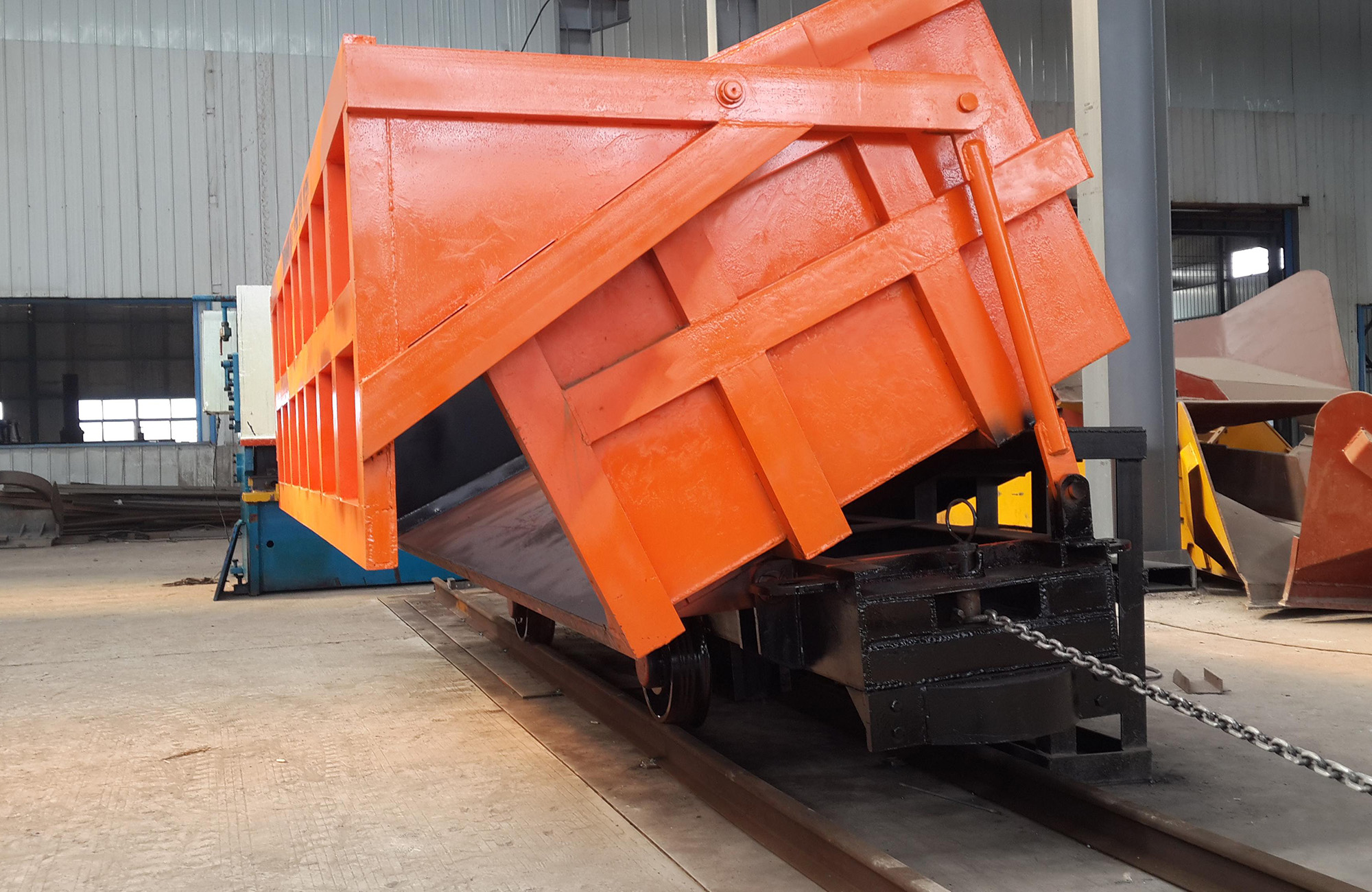

该矿车采用单侧铰链与门式设计，车厢一侧通过销轴与车架固定，另一侧设有带卸载辊轮的活动门。运行时，由牵引设备带动至卸载曲轨平台，辊轮沿曲轨上坡段运动，推动车厢倾斜，侧门自动开启卸料；辊轮进入下坡段后，车厢自动复位，侧门闭合。

车门可配置为门钩式或拉杆式结构，配套卸载曲轨分为半截式与整截式，适应不同工程布局与卸载要求。该设计实现了定点、定向、高效的渣料清运，提升连续作业能力。

曲轨侧式技术参数表
序号	型号	容积	装载量	轨距	外形尺寸(mm)			轴距	轮径	牵引高	牵引力	卸载角度	自重
序号	型号	m³	t	mm	长	宽	高	mm	mm	mm	kn	卸载角度	t
1	M(Y)CC0.7-6	0.7	1.75	600	1650	980	1050	600	300	320	60	≥40	≤750
2	M(Y)CC1.2-6	1.2	3.0	600	1900	1050	1200	600	300	320	60	≥40	≤ 1000
3	M(Y)CC1.2-7	1.2	3.0	762	1900	1050	1200	600	300	320	60	≥40	≤ 1000
4	M(Y)CC1.6-6	1.6	4.0	600	2500	1200	1300	800	350	320	60	≥40	≤ 1610
5	M(Y)CC1.6-7	1.6	4.0	762	2500	1200	1300	800	350	320	60	≥40	≤ 1610
6	M(Y)CC2-6	2.0	5.0	600	3000	1250	1300	1000	400	320	60	≥40	≤ 1880
7	M(Y)CC2-7	2.0	5.0	762	3000	1250	1300	1000	400	320	60	≥40	≤ 1880
8	M(Y)CC2.5-6	2.5	6.25	600	3500	1250	1300	1100	400	320	60	≥40	≤2460
9	M(Y)CC2.5-7	2.5	6.25	762	3500	1250	1300	1100	400	320	60	≥40	≤2460
10	M(Y)CC4-6	4.0	10	600	3900	1400	1650	1300	450	430	60	≥40	≤3200
11	M(Y)CC4-7	4.0	10	762	3900	1400	1650	1300	450	430	60	≥40	≤3200
12	M(Y)CC4-9	4.0	10	900	3900	1400	1650	1300	450	430	60	≥40	≤3300
13	M(Y)CC6-6	6.0	15	600	4800	1530	1505	2000	450	500	60	≥40	≤6400
14	M(Y)CC6-7	6.0	15	762	4800	1530	1505	2000	450	500	60	≥40	≤6400
15	M(Y)CC6-9	6.0	15	900	4800	1530	1505	2000	450	500	60	≥40	≤6400

注：矿车用途代号( M-煤矿用车，Y金属非金属矿用车 )；
注：轨距代号( 6表示600mm，7表示762mm，9表示900mm )；

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
